ГИБКИЙ ШЛАНГ ЗАДНЕГО ТОРМОЗА СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ЗАДНЕЕ КОЛЕСО

2. СЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ

   Note

   При попадании тормозной жидкости на окрашенные поверхности ее нужно немедленно смыть.

3. СНИМИТЕ ЛЕВЫЙ ЗАДНИЙ ГИБКИЙ ШЛАНГ

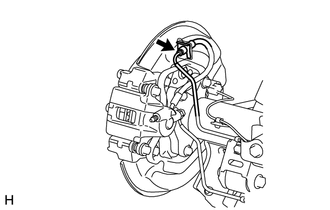

   1.

      Снимите пустотелый соединительный болт-штуцер, прокладку и задний гибкий шланг с колесного тормозного цилиндра заднего дискового тормоза.

   2.

      С помощью разрезной головки отсоедините трубопровод тормозной системы от заднего гибкого шланга, удерживая задний гибкий шланг гаечным ключом.

      Note




      • Не допускайте изгиба и повреждения трубопровода тормозной системы.

      • Не допускайте попадания в трубопровод тормозной системы со стороны соединения посторонних частиц, например, грязи или пыли.

   3. Снимите фиксатор.

4. СНИМИТЕ ГИБКИЙ ШЛАНГ ЗАДНЕГО ТОРМОЗА

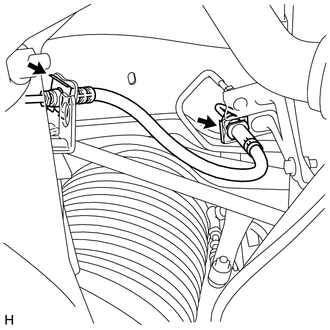

   1.

      С помощью разрезной головки отсоедините каждый трубопровод тормозной системы от заднего гибкого шланга, удерживая задний гибкий шланг гаечным ключом.

   2. Снимите 2 фиксатора.

   3. Снимите задний гибкий шланг.

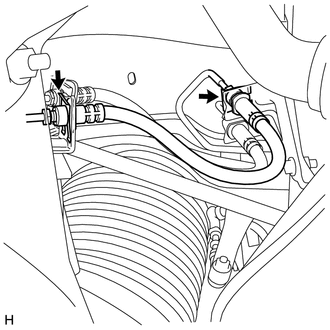

   4.

      С помощью разрезной головки отсоедините каждый трубопровод тормозной системы от заднего гибкого шланга, удерживая задний гибкий шланг гаечным ключом.

   5. Снимите 2 фиксатора.

   6. Снимите задний гибкий шланг.

5. СНИМИТЕ КРОНШТЕЙН ГИБКОГО ШЛАНГА № 5

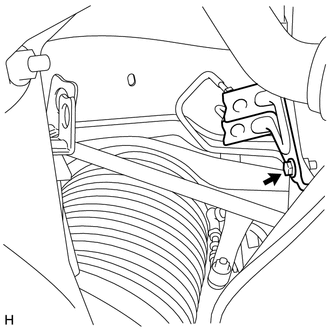

   1. Для 3-дверных моделей:




      1.

         Выверните болт и снимите кронштейн с кронштейна верхнего рычага.

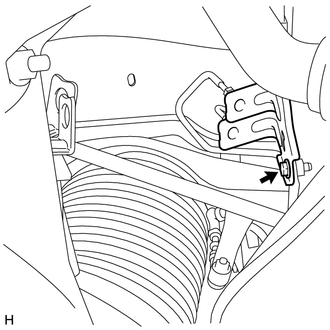

   2. Для 5-дверных моделей:




      1.

         Выверните болт и снимите кронштейн с кронштейна верхнего рычага.

6. СНИМИТЕ КРОНШТЕЙН ГИБКОГО ШЛАНГА № 6




   1. Выверните болт и снимите кронштейн с кожуха задней полуоси.
