ПЕРЕДНИЙ ТОРМОЗ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ТОРМОЗНОЙ ЦИЛИНДР И ПОРШЕНЬ


    1. Убедитесь в отсутствии ржавчины и задиров в отверстии цилиндра и на поршне.

      При необходимости замените колесный тормозной цилиндр дискового тормоза в сборе.

  2. ПРОВЕРЬТЕ ТОЛЩИНУ ФРИКЦИОННОЙ НАКЛАДКИ ТОРМОЗНОЙ КОЛОДКИ

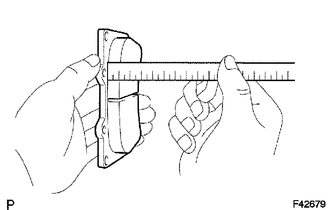

    1. A01XHDM

      С помощью линейки измерьте толщину фрикционной накладки тормозной колодки.

      Номинальная толщина
      11,3 мм (0,445 дюйма)
      Минимально допустимая толщина
      1,0 мм (0,0394 дюйма)

      Если толщина фрикционной накладки тормозной колодки меньше минимально допустимой, замените колодку.

  3. ПРОВЕРЬТЕ ВИБРОГАСЯЩУЮ ПРУЖИНУ КОЛОДОК ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА


    1. С помощью средства для очистки тормозов очистите виброгасящую пружину колодок переднего дискового тормоза. Удостоверьтесь в отсутствии деформации и трещин.

    2. При установке виброгасящей пружины колодок переднего дискового тормоза на суппорт переднего дискового тормоза удостоверьтесь, что усилие пружины прикладывается к штифту с отверстием и тормозной колодке дискового тормоза.

  4. ПРОВЕРЬТЕ ТОЛЩИНУ ДИСКА

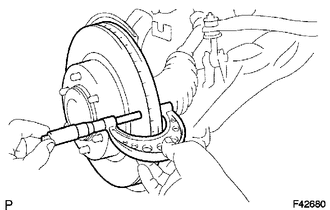

    1. A01XGW8

      С помощью микрометра измерьте толщину диска.

      Номинальная толщина
      32,0 мм (1,26 дюйма)
      Минимально допустимая толщина
      29,0 мм (1,14 дюйма)

      Если толщина диска меньше минимально допустимого значения, замените диск.

  5. ПРОВЕРЬТЕ БИЕНИЕ ДИСКА

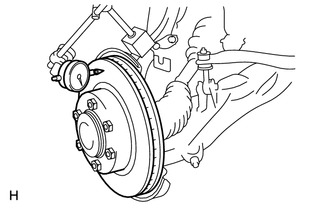

    1. A01XK3L

      Установите диск и закрепите 6 гайками ступицы.

      Torque:
      112 Н*м  { 1137 кгс*см, 82 фунт-сила-фута }

    2. С помощью индикатора часового типа измерьте биение диска на расстоянии 10 мм (0,394 дюйма) от внешней кромки диска.

      Максимально допустимое биение диска
      0,05 мм (0,00197 дюйма)

      Если биение диска превышает максимально допустимую величину, проверьте люфт подшипника в осевом направлении и биение ступицы колеса (см. стр. Click here). Если люфт подшипника и биение ступицы колеса являются нормальными, отрегулируйте биение диска или отшлифуйте диск на токарном станке для обработки тормозных барабанов на автомобиле.

    3. Отверните 6 гаек ступицы и снимите передний диск.
