ПЕРЕДНИЙ ТОРМОЗ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО

2. СЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ

   Note

   При попадании тормозной жидкости на окрашенные поверхности незамедлительно смывайте ее.

3. СНИМИТЕ КОЛОДКУ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

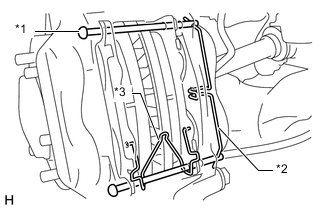

   1.

      Обозначения на рисунке

      *1	Поршневой палец
      *2	Фиксатор пальца
      *3	Виброгасящая пружина

      Снимите фиксатор штифта.

      Note

      Если фиксатор штифта достаточно упруг, не деформирован, не изношен, а также полностью очищен от ржавчины, загрязнений и постороннего материала, его можно использовать повторно.

   2. Снимите 2 штифта с отверстием.

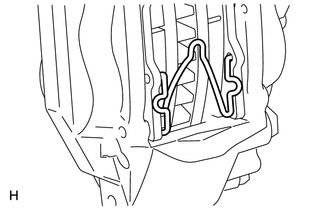

   3.

      Снимите виброгасящую пружину колодок переднего дискового тормоза.

      Note

      Если виброгасящая пружина достаточно упруга, не деформирована, не изношена, не имеет трещин, а также полностью очищена от ржавчины, загрязнений и постороннего материала, ее можно использовать повторно.

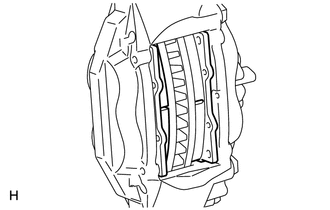

   4.

      Снимите 2 тормозных колодки переднего дискового тормоза с колесного тормозного цилиндра дискового тормоза.

   5. Снимите передние противоскрипные пластины № 1 с каждой тормозной колодки.

4. СНИМИТЕ КОЛЕСНЫЙ ТОРМОЗНОЙ ЦИЛИНДР ЛЕВОГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

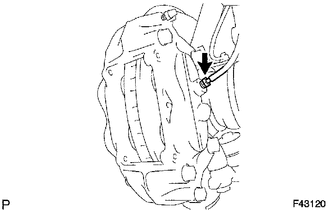

   1.

      С помощью разрезной головки отсоедините трубопровод тормозной системы от колесного тормозного цилиндра дискового тормоза в сборе.

      Tech Tips

      Используйте емкость для сбора тормозной жидкости.

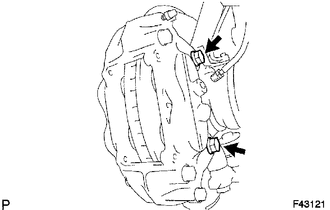

   2.

      Выверните 2 болта и снимите колесный тормозной цилиндр дискового тормоза в сборе.

5. СНИМИТЕ ПЕРЕДНИЙ ДИСК

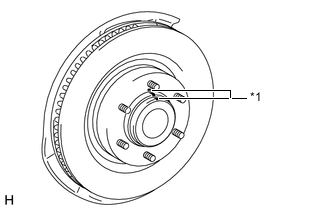

   1.

      Обозначения на рисунке

      *1

      Метка

      Если диск планируется использовать повторно, нанесите метки на диск и ступицу колеса.

   2. Снимите передний диск.
