ЭЛЕКТРОДВИГАТЕЛЬ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

   Note




   • После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи (см. стр. Click here).

   • После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

2. СНИМИТЕ ВЕРХНЕЕ УПЛОТНЕНИЕ КРОНШТЕЙНА РАДИАТОРА

   Click here

3. СНИМИТЕ ЗАЩИТУ БОКОВОЙ ПАНЕЛИ ЛЕВОГО ПЕРЕДНЕГО КРЫЛА




   1.

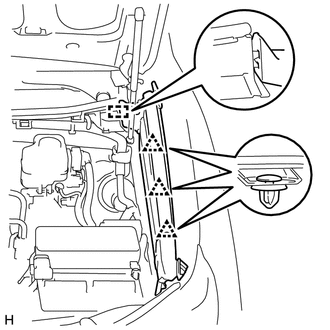

      Освободите 3 фиксатора и направляющую и снимите защиту боковой панели переднего крыла.

4. СНИМИТЕ ЗАЩИТУ БОКОВОЙ ПАНЕЛИ ПРАВОГО ПЕРЕДНЕГО КРЫЛА

   Tech Tips

   Порядок выполнения работ одинаков для правой и левой стороны.

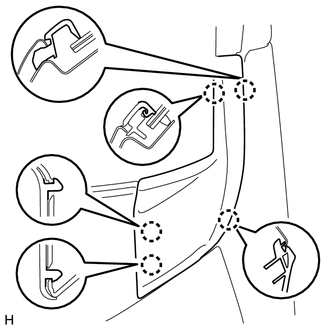

5. СНИМИТЕ ПРОКЛАДКУ МЕЖДУ ЛЕВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ




   1.

      Освободите 5 захватов и снимите уплотнение между левым передним крылом и кожухом.

6. СНИМИТЕ ПРОКЛАДКУ МЕЖДУ ПРАВЫМ ПЕРЕДНИМ КРЫЛОМ И КОЖУХОМ

   Tech Tips

   Порядок выполнения работ одинаков для правой и левой стороны.

7. СНИМИТЕ НАКЛАДКУ РЫЧАГА СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА



   1.

      Обозначения на рисунке

      *1	Защитная клейкая лента

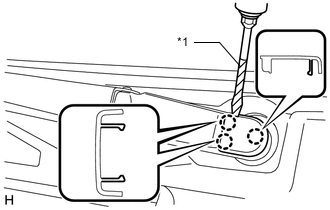

      С помощью отвертки расцепите 3 захвата и снимите накладку рычага стеклоочистителя.

      Tech Tips




      • Конец отвертки перед использованием следует изолировать клейкой лентой.

      • Порядок выполнения работ для левой и правой стороны одинаков.

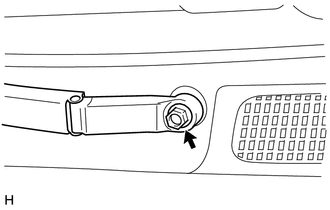

8. СНИМИТЕ РЫЧАГ ЛЕВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ




   1.

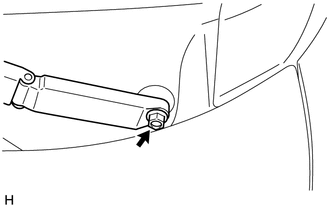

      Отверните гайку и снимите рычаг левого переднего стеклоочистителя со щеткой в сборе.

9. СНИМИТЕ РЫЧАГ ПРАВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ




   1.

      Отверните гайку и снимите рычаг правого переднего стеклоочистителя со щеткой в сборе.

10. СНИМИТЕ ВЕРХНЕЕ УПЛОТНЕНИЕ МЕЖДУ КАПОТОМ И КОЖУХОМ




    1.

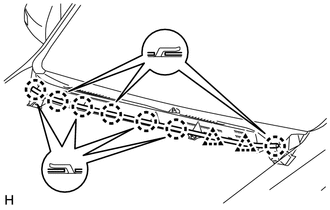

       Освободите 7 захватов и 2 фиксатора и снимите верхнее уплотнение между капотом и кожухом.

11. СНИМИТЕ ЦЕНТРАЛЬНУЮ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА № 2




    1.

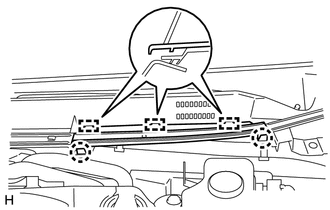

       Освободите 2 захвата и 3 направляющих и снимите центральную вентиляционную решетку в верхней части кожуха № 2.

12. СНИМИТЕ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА В СБОРЕ



    1.

       Обозначения на рисунке

       *1	Направляющая A
       *2	Направляющая B

       Снимите 2 фиксатора.

    2. Расцепите 6 захватов и направляющую (A).

    3. Освободите 10 направляющих (B) и вытяните вентиляционную решетку в верхней части кожуха в сборе.

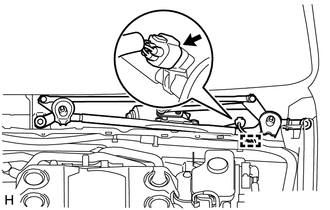

13. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА




    1.

       Расцепите зажим и отсоедините разъем.

    2.

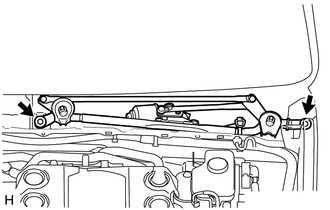

       Выверните 2 болта.

    3.

       Обозначения на рисунке

       *1	Уплотнительная шайба

       Отсоедините уплотнительную втулку и снимите электродвигатель стеклоочистителя ветрового стекла с тягой, как показано на рисунке.

       Note

       При снятии электродвигателя стеклоочистителя ветрового стекла с тягой в сборе соблюдайте осторожность, чтобы не повредить ветровое стекло.

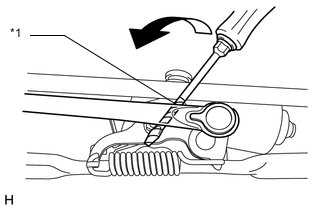

14. СНИМИТЕ КРИВОШИПНЫЙ РЫЧАГ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ (для моделей с правосторонним рулевым управлением, с пружиной)




    1.

       Обозначения на рисунке

       *1	Защитная клейкая лента

       С помощью отвертки отделите тягу стеклоочистителя ветрового стекла от оси кривошипа кривошипного рычага переднего стеклоочистителя в сборе, как показано на рисунке.

       Tech Tips

       Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

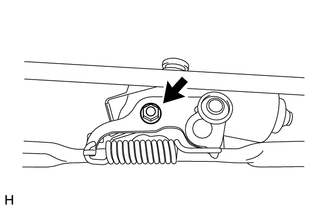

    2.

       Отверните гайку и снимите кривошипный рычаг переднего стеклоочистителя в сборе.

15. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ

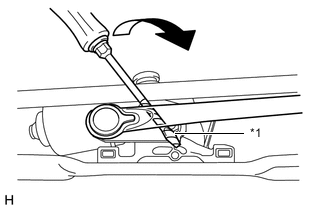

    1. Без пружины:



       1.

          Обозначения на рисунке

          *1	Защитная клейкая лента

          С помощью отвертки отделите тягу стеклоочистителя ветрового стекла от оси кривошипа кривошипного рычага переднего стеклоочистителя, как показано на рисунке.

          Tech Tips

          Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

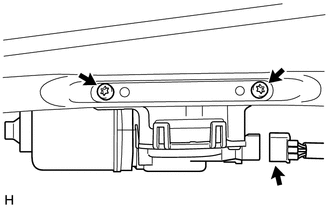

    2.

       Отсоедините разъем.

    3. С помощью торцевого ключа "TORX" T30 выверните 2 болта и снимите электродвигатель стеклоочистителя ветрового стекла.

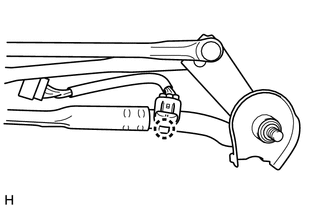

16. СНИМИТЕ ПРОВОД ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ




    1.

       Освободите захват и снимите провод электродвигателя стеклоочистителя.
