СИСТЕМА ОБОГРЕВАТЕЛЕЙ СТЕКОЛ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

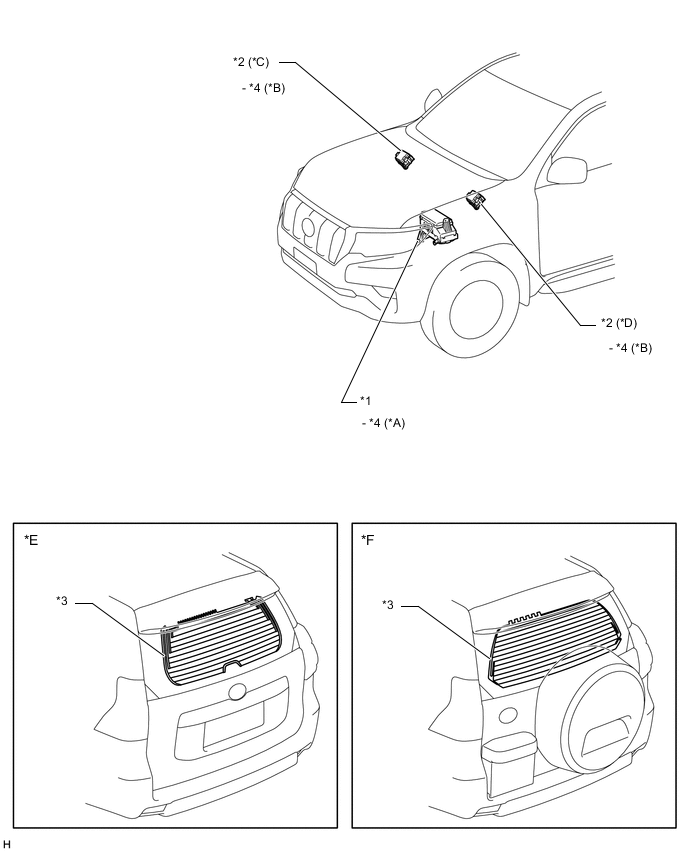

ИЛЛЮСТРАЦИЯ
| *A | для моделей с 5L-E | *B | кроме моделей с 5L-E, с обогревателем зеркала |
| *C | Для моделей с левосторонним рулевым управлением | *D | Для моделей с правосторонним рулевым управлением |
| *E | для моделей с механизмом открывания заднего стекла | *F | для моделей без механизма открывания заднего стекла |
| *1 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК, БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА - РЕЛЕ ОБОГРЕВАТЕЛЯ СТЕКЛА (DEF) - ПРЕДОХРАНИТЕЛЬ DEF |
*2 | БЛОК РЕЛЕ № 5 МОТОРНОГО ОТСЕКА |
| *3 | ЗАДНЕЕ СТЕКЛО - НИТЬ ОБОГРЕВАТЕЛЯ СТЕКЛА |
*4 | РЕЛЕ MIR HTR |

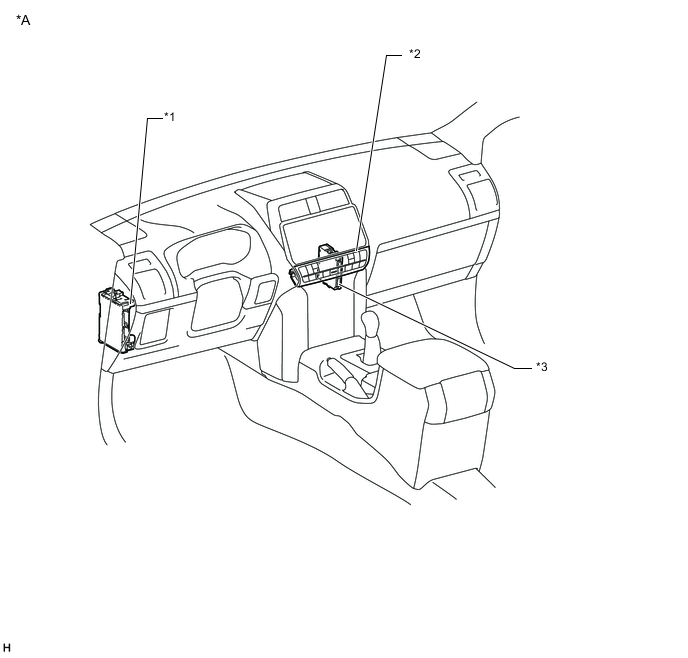

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК СО СТОРОНЫ ВОДИТЕЛЯ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG № 2 |
*2 | ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ - ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ СТЕКЛА |
| *3 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ | - | - |

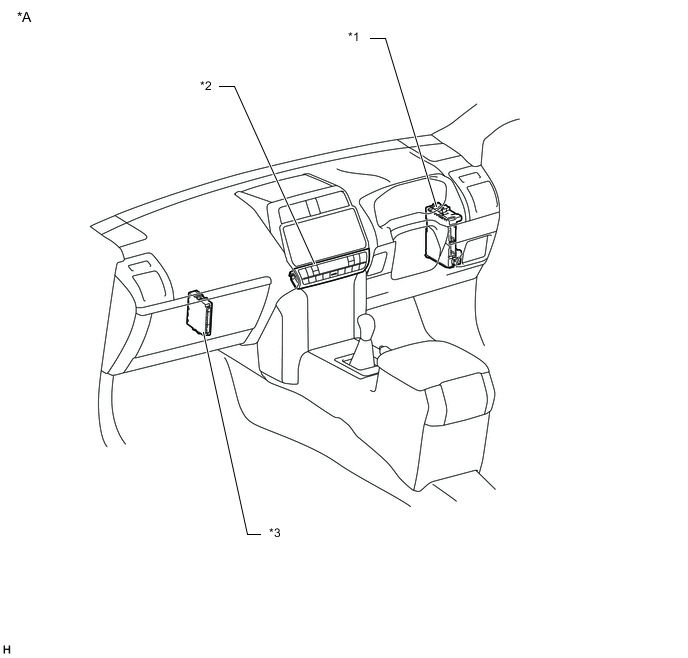

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК СО СТОРОНЫ ВОДИТЕЛЯ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG № 2 |
*2 | ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ |
| *3 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ | - | - |
