СИСТЕМА МЕХАНИЗМА ОТКРЫВАНИЯ ЗАДНЕГО СТЕКЛА Механизм открывания заднего стекла не работает

ОПИСАНИЕ

Механизм открывания заднего стекла позволяет открывать стекло двери багажного отделения при нажатии выключателя механизма открывания заднего стекла.

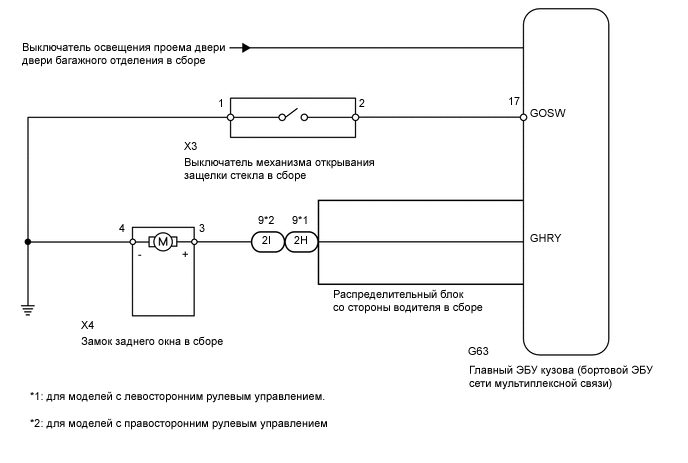

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01XEKTE02

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ СИСТЕМУ ОСВЕЩЕНИЯ (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ)


    1. Проверьте в режиме Data List, что выключатель освещения проема двери багажного отделения исправен (см. стр. Click here).

      Main Body (Кузов)
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Back Door Courtesy SW Сигнал выключателя освещения проема двери багажного отделения / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): дверь багажного отделения открыта

      OFF (ВЫКЛ): дверь багажного отделения закрыта

      		 -
      OK
      Параметр на экране портативного диагностического прибора имеет значение ON (ВКЛ) или OFF(ВЫКЛ) в соответствии с данными таблицы.

    NG

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ОСВЕЩЕНИЯ" (см. стр. Click here)

    OK

  2. ПРОВЕРКА СИСТЕМЫ


    1. Убедитесь, что автомобиль оснащен системой посадки и запуска.

      Результат
      Результат Перейти к
      для моделей с системой посадки и запуска А
      для моделей без системы посадки и запуска B

    B

    СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ЗАДНЕГО СТЕКЛА) Click here

    А

  3. ПРОВЕРЬТЕ СИСТЕМУ ПОСАДКИ И ЗАПУСКА (для функции посадки)


    1. Убедитесь, что заднее стекло открывается при управлении выключателем блокировки системы посадки двери багажного отделения.

      OK
      Функция блокировки системы посадки для двери багажного отделения работает нормально.

    NG

    Перейдите к разделу "СИСТЕМА ПОСАДКИ И ЗАПУСКА" (для функции посадки) (см. стр. Click here)

    OK

  4. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ЗАДНЕГО СТЕКЛА)


    1. Проверьте в режиме Data List, что выключатель механизма открывания заднего стекла работает нормально (см. стр. Click here).

      Main Body (Кузов)
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Glass Hatch Opener Switch Сигнал выключателя механизма открывания заднего стекла / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Выключатель механизма открывания заднего стекла включен

      OFF (ВЫКЛ): Выключатель механизма открывания заднего стекла не включен

      		 -
      Результат
      Результат Перейти к
      Выключатель механизма открывания заднего стекла не работает А
      Выключатель механизма открывания заднего стекла работает B

    B

    ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ОТКРЫВАНИЕ ЗАДНЕГО СТЕКЛА) Click here

    А

  5. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ЗАДНЕГО СТЕКЛА

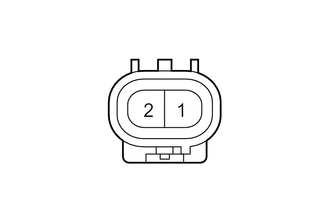

    1. A01XDH6

      Снимите выключатель механизма открывания заднего стекла (см. стр. Click here).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      1 - 2 Выключатель не нажат 10 кОм или более
      1 - 2 Выключатель нажат Менее 1 Ом

    NG

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ЗАДНЕГО СТЕКЛА В СБОРЕ (см. стр. Click here)

    OK

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ЗАДНЕГО СТЕКЛА - ГЛАВНЫЙ ЭБУ КУЗОВА И МАССА)


    1. Отсоедините разъем X3 выключателя механизма открывания заднего стекла.

    2. Снимите главный ЭБУ кузова (см. стр. Click here).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      X3-2 - G63-17 (GOSW) Всегда Менее 1 Ом
      X3-1 - масса Всегда Менее 1 Ом
      X3-2 - масса Всегда 10 кОм или более

    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  7. ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ОТКРЫВАНИЕ ЗАДНЕГО СТЕКЛА)


    1. Выполните диагностику в режиме Active Test с помощью портативного диагностического прибора (см. стр. Click here).

      Main Body (Кузов)
      Информация на дисплее прибора Испытываемое устройство Диапазон регулирования Замечание по диагностике
      Glass Hatch Open Управление задним стеклом ON (ВКЛ) / OFF (ВЫКЛ) -
      OK
      Заднее стекло открыто.

    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) (см. стр. Click here)

    NG

  8. ПРОВЕРЬТЕ ЗАМОК ЗАДНЕГО ОКНА В СБОРЕ


    1. Снимите замок заднего окна (см. стр. Click here).

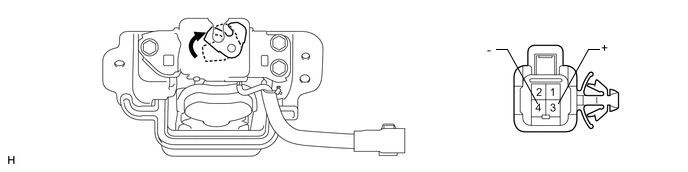

      A01XHFBE01
      Обозначения на рисунке
      B001CHY Перемещение в открытое положение - -

    2. Переместите замок заднего окна в положение блокировки.

    3. Подайте напряжение аккумуляторной батареи и проверьте работу электродвигателя замка окна двери.

      Номинальное сопротивление
      Указанные условия Заданные условия
      Положительный (+) вывод аккумуляторной батареи - контакт 3 (+) Открывается
      Отрицательный (-) вывод аккумуляторной батареи - контакт 4 (-)

    NG

    ЗАМЕНИТЕ ЗАМОК ЗАДНЕГО ОКНА В СБОРЕ (см. стр. Click here)

    OK

  9. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗАМОК ЗАДНЕГО ОКНА - ГЛАВНЫЙ ЭБУ КУЗОВА И МАССА)


    1. Отсоедините разъем X4 замка заднего окна.

    2. Отсоедините разъем 2I*1 или 2H*2 главного ЭБУ кузова.


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с левосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      X4-3 (+) - 2I-9 (GHRY) Всегда Менее 1 Ом
      X4-4 (-) - масса Всегда Менее 1 Ом
      X4-3 (+) - масса Всегда 10 кОм или более
      Для моделей с правосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      X4-3 (+) - 2H-9 (GHRY) Всегда Менее 1 Ом
      X4-4 (-) - масса Всегда Менее 1 Ом
      X4-3 (+) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  10. ПРОВЕРЬТЕ ГЛАВНЫЙ ЭБУ КУЗОВА


    1. Временно замените главный ЭБУ кузова новым или заведомо исправным (см. стр. Click here).

    2. Проверьте правильность работы функции открывания заднего стекла.

      OK
      Функция открывания заднего стекла работает нормально.

    OK

    КОНЕЦ (ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) НЕИСПРАВЕН)

    NG

    ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК СО СТОРОНЫ ВОДИТЕЛЯ
