ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ БЛОКИРОВКОЙ ЗАДНЕГО ДИФФЕРЕНЦИАЛА (для моделей с комбинированным переключателем) ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ (ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ БЛОКИРОВКОЙ ЗАДНЕГО ДИФФЕРЕНЦИАЛА)

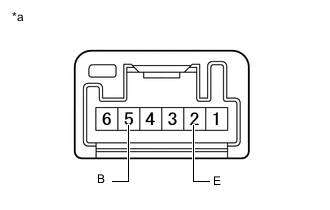

    1. B001H82C03
      *a

      Устройство с неподсоединенным жгутом проводов

      Комбинированный переключатель в сборе (переключатель управления блокировкой заднего дифференциала)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      5 (B) - 2 (E) ON (ВКЛ) Менее 1 Ом
      OFF (ВЫКЛ) 10 кОм или более

      Если результат не отвечает заданному, замените комбинированный переключатель в сборе (переключатель управления блокировкой заднего дифференциала).

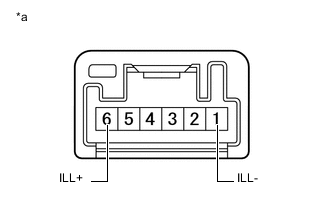

    2. B001H82C04
      *a

      Устройство с неподсоединенным жгутом проводов

      Комбинированный переключатель в сборе (переключатель управления блокировкой заднего дифференциала)

      Подайте напряжение аккумуляторной батареи на контакты переключателя и проверьте состояние подсветки комбинированного переключателя в сборе (переключателя управления блокировкой заднего дифференциала).

      Номинальный режим
      Указанные условия Заданные условия

      Положительный (+) вывод аккумуляторной батареи → 6 (ILL+)

      Отрицательный (-) вывод аккумуляторной батареи → 1 (ILL-)

      		 Горит

      Если результат не отвечает заданному, замените комбинированный переключатель в сборе (переключатель управления блокировкой заднего дифференциала).
