ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ БЛОКИРОВКОЙ ЗАДНЕГО ДИФФЕРЕНЦИАЛА (для моделей с комбинированным переключателем) ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ МОДУЛЬ ПЕРЕКЛЮЧАТЕЛЕЙ ЦЕНТРАЛЬНОЙ КОНСОЛИ (ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ БЛОКИРОВКОЙ ЗАДНЕГО ДИФФЕРЕНЦИАЛА)

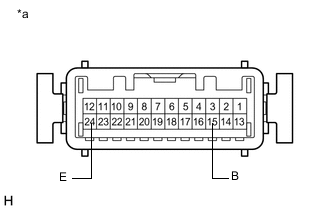

    1. A01XK02E01
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (модуль переключателей центральной консоли (переключатель управления блокировкой заднего дифференциала))

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      24 (E) - 15 (B) Нажат Менее 1 Ом
      Не нажат 10 кОм или более

      Если результат не удовлетворяет требованиям, замените переключатель блокировки дифференциала.
