ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРОВКИ МЕЖОСЕВОГО ДИФФЕРЕНЦИАЛА (для моделей без комбинированного переключателя) ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ № 2 В СБОРЕ

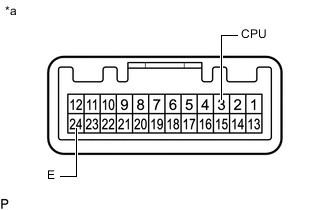

    1. B001EY5C06
      *a

      Устройство с неподсоединенным жгутом проводов

      (Комбинированный переключатель № 2 в сборе (переключатель блокировки межосевого дифференциала))

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Номинальное значение
      3 (CPU) - 24 (E) ON (ВКЛ) Менее 1 Ом
      OFF (ВЫКЛ) 10 кОм или более

      Если результат не отвечает заданному, замените комбинированный переключатель № 2 в сборе (переключатель блокировки межосевого дифференциала).

    2. B001EY5C04
      *a

      Устройство с неподсоединенным жгутом проводов

      (Комбинированный переключатель № 2 в сборе (переключатель блокировки межосевого дифференциала))

      Подайте напряжение аккумуляторной батареи на контакты комбинированного переключателя № 2 в сборе (переключателя блокировки межосевого дифференциала) и проверьте состояние подсветки комбинированного переключателя № 2 в сборе (переключателя блокировки межосевого дифференциала).

      OK
      Указанные условия Номинальное значение

      Положительный (+) вывод аккумуляторной батареи → 13 (ILL+)

      Отрицательный (-) вывод аккумуляторной батареи → 12 (ILL-)

      		 Горит

      Если результат не отвечает заданному, замените комбинированный переключатель № 2 в сборе (переключатель блокировки межосевого дифференциала).

  2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРОВКИ МЕЖОСЕВОГО ДИФФЕРЕНЦИАЛА

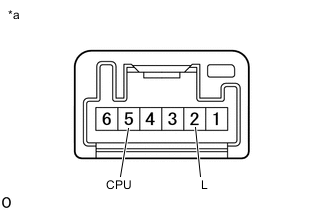

    1. B001FMDC01
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель блокировки межосевого дифференциала)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      2 (L) - 5 (CPU) ON (ВКЛ) Менее 1 Ом
      OFF (ВЫКЛ) 10 кОм или более

      Если результат проверки не соответствует требованиям, замените переключатель блокировки межосевого дифференциала.

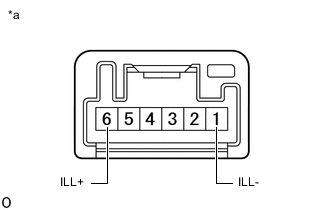

    2. B001FMDC05
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель блокировки межосевого дифференциала)

      Подайте напряжение аккумуляторной батареи на контакты выключателя и проверьте, светится ли индикатор переключателя блокировки межосевого дифференциала.

      Номинальное значение/Номинальный режим
      Условия измерений Заданные условия

      Положительный (+) вывод аккумуляторной батареи → 6 (ILL+)

      Отрицательный (-) вывод аккумуляторной батареи → 1 (ILL-)

      		 Горит

      Если результат проверки не соответствует требованиям, замените переключатель блокировки межосевого дифференциала.
