СИСТЕМА РАЗДАТОЧНОЙ КОРОБКИ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

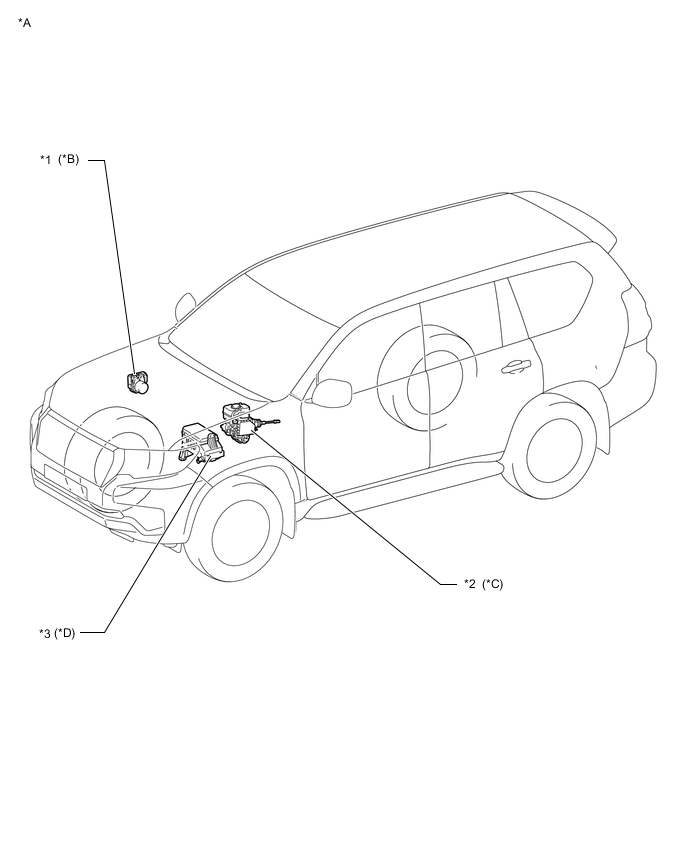

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | *B | для моделей с вакуумным усилителем тормозной системы |
| *C | для моделей с гидравлическим усилителем тормозной системы | *D | для моделей с 5L-E |
| *1 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
*2 | ГИДРАВЛИЧЕСКИЙ УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА) |
| *3 | БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ 4WD-B |
- | - |

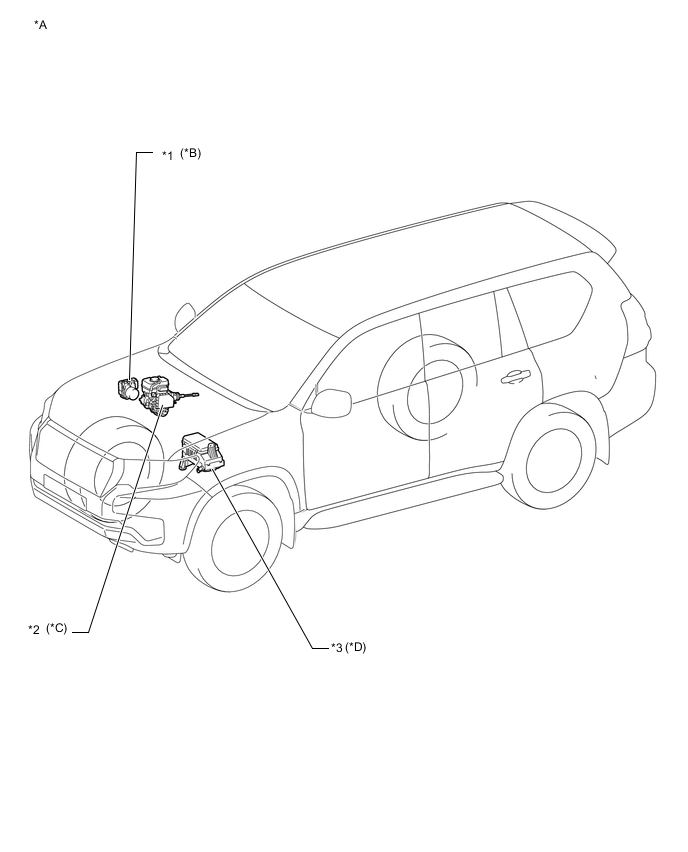

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | для моделей с вакуумным усилителем тормозной системы |
| *C | для моделей с гидравлическим усилителем тормозной системы | *D | для моделей с 5L-E |
| *1 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
*2 | ГИДРАВЛИЧЕСКИЙ УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА) |
| *3 | БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ 4WD-B |
- | - |

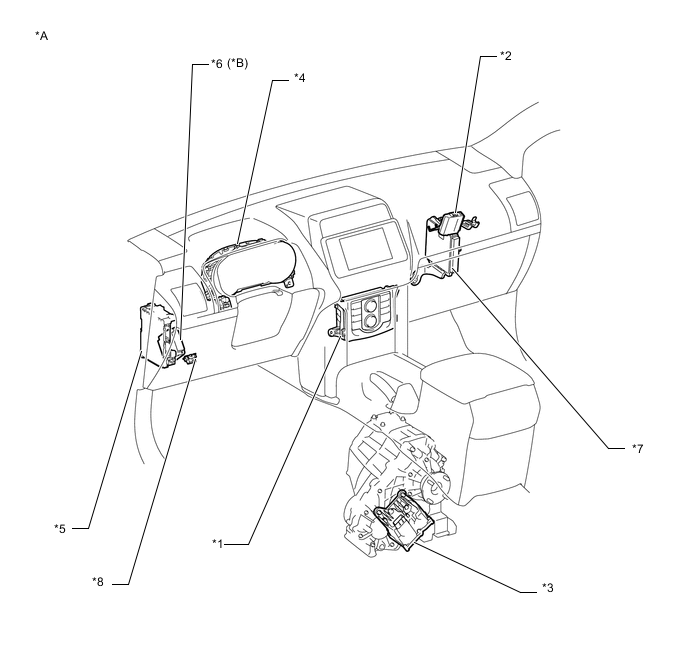

ИЛЛЮСТРАЦИЯ
| *A | для моделей с левосторонним рулевым управлением (для моделей с комбинированным переключателем) | *B | для моделей с 1KD-FTV (с автоматической трансмиссией) |
| *1 | КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ РАЗДАТОЧНОЙ КОРОБКИ - ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРОВКИ МЕЖОСЕВОГО ДИФФЕРЕНЦИАЛА |
*2 | ЭБУ ПОЛНОГО ПРИВОДА |
| *3 | ПРИВОД ПЕРЕКЛЮЧЕНИЯ РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ - ПРИВОД ПЕРЕКЛЮЧЕНИЯ ВЕРХНЕГО/НИЖНЕГО ДИАПАЗОНОВ РАЗДАТОЧНОЙ КОРОБКИ
- ПРИВОД БЛОКИРОВКИ МЕЖОСЕВОГО ДИФФЕРЕНЦИАЛА
|
*4 | ЩИТОК ПРИБОРОВ В СБОРЕ - КОНТРОЛЬНАЯ ЛАМПА 4LO - КОНТРОЛЬНАЯ ЛАМПА БЛОКИРОВКИ МЕЖОСЕВОГО ДИФФЕРЕНЦИАЛА - ЗУММЕР |
| *5 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК СО СТОРОНЫ ВОДИТЕЛЯ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ 4WD - ПРЕДОХРАНИТЕЛЬ 4WD-B |
*6 | TCM |
| *7 | ECM | *8 | DLC3 |

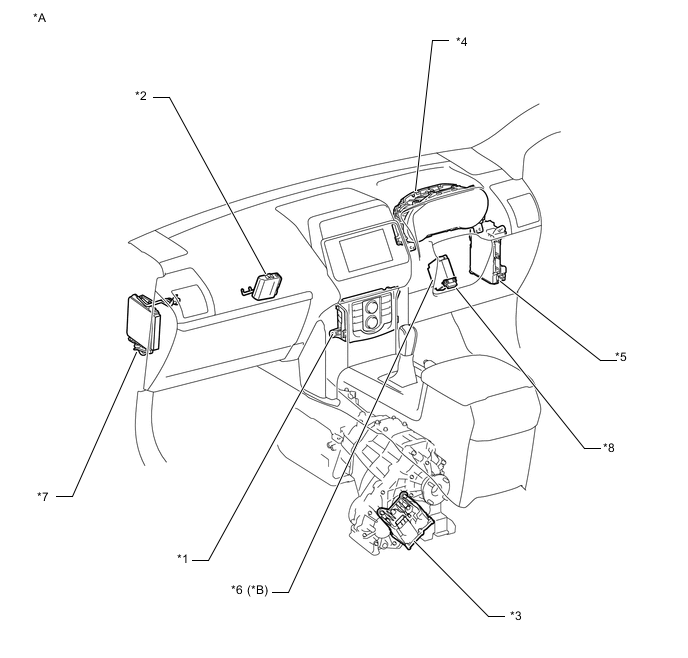

ИЛЛЮСТРАЦИЯ
| *A | для моделей с правосторонним рулевым управлением (для моделей с комбинированным переключателем) | *B | для моделей с 1KD-FTV (с автоматической трансмиссией) |
| *1 | КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ РАЗДАТОЧНОЙ КОРОБКИ - ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРОВКИ МЕЖОСЕВОГО ДИФФЕРЕНЦИАЛА |
*2 | ЭБУ ПОЛНОГО ПРИВОДА |
| *3 | ПРИВОД ПЕРЕКЛЮЧЕНИЯ РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ - ПРИВОД ПЕРЕКЛЮЧЕНИЯ ВЕРХНЕГО/НИЖНЕГО ДИАПАЗОНОВ РАЗДАТОЧНОЙ КОРОБКИ
- ПРИВОД БЛОКИРОВКИ МЕЖОСЕВОГО ДИФФЕРЕНЦИАЛА
|
*4 | ЩИТОК ПРИБОРОВ В СБОРЕ - КОНТРОЛЬНАЯ ЛАМПА 4LO - КОНТРОЛЬНАЯ ЛАМПА БЛОКИРОВКИ МЕЖОСЕВОГО ДИФФЕРЕНЦИАЛА - ЗУММЕР |
| *5 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК СО СТОРОНЫ ВОДИТЕЛЯ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ 4WD - ПРЕДОХРАНИТЕЛЬ 4WD-B |
*6 | TCM |
| *7 | ECM | *8 | DLC3 |

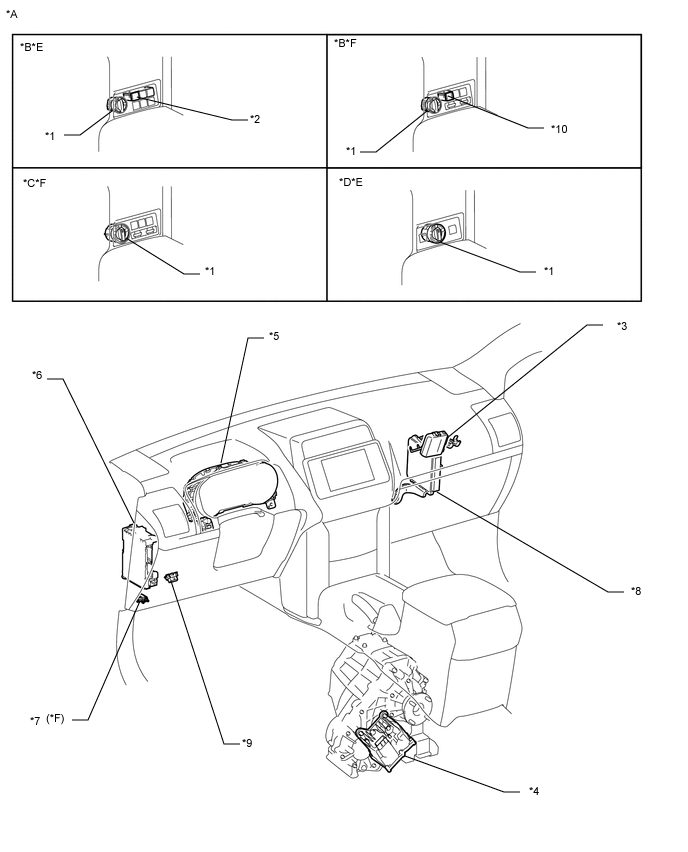

ИЛЛЮСТРАЦИЯ
| *A | для моделей с левосторонним рулевым управлением (для моделей без комбинированного переключателя) | *B | для моделей с 1GR-FE, 1KD-FTV, 1GD-FTV |
| *C | для моделей с 5L-E, 2TR-FE | *D | для моделей с 2TR-FE |
| *E | для моделей с автоматической трансмиссией | *F | для моделей с механической трансмиссией |
| *1 | ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ РАЗДАТОЧНОЙ КОРОБКИ | *2 | КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ № 2 В СБОРЕ - ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРОВКИ МЕЖОСЕВОГО ДИФФЕРЕНЦИАЛА |
| *3 | ЭБУ ПОЛНОГО ПРИВОДА | *4 | ПРИВОД ПЕРЕКЛЮЧЕНИЯ РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ - ПРИВОД ПЕРЕКЛЮЧЕНИЯ ВЕРХНЕГО/НИЖНЕГО ДИАПАЗОНОВ РАЗДАТОЧНОЙ КОРОБКИ
- ПРИВОД БЛОКИРОВКИ МЕЖОСЕВОГО ДИФФЕРЕНЦИАЛА
|
| *5 | ЩИТОК ПРИБОРОВ В СБОРЕ - КОНТРОЛЬНАЯ ЛАМПА 4LO - КОНТРОЛЬНАЯ ЛАМПА БЛОКИРОВКИ МЕЖОСЕВОГО ДИФФЕРЕНЦИАЛА - ЗУММЕР |
*6 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК СО СТОРОНЫ ВОДИТЕЛЯ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ 4WD - ПРЕДОХРАНИТЕЛЬ 4WD-B (кроме моделей с 5L-E) |
| *7 | ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ | *8 | ECM |
| *9 | DLC3 | *10 | ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРОВКИ МЕЖОСЕВОГО ДИФФЕРЕНЦИАЛА |

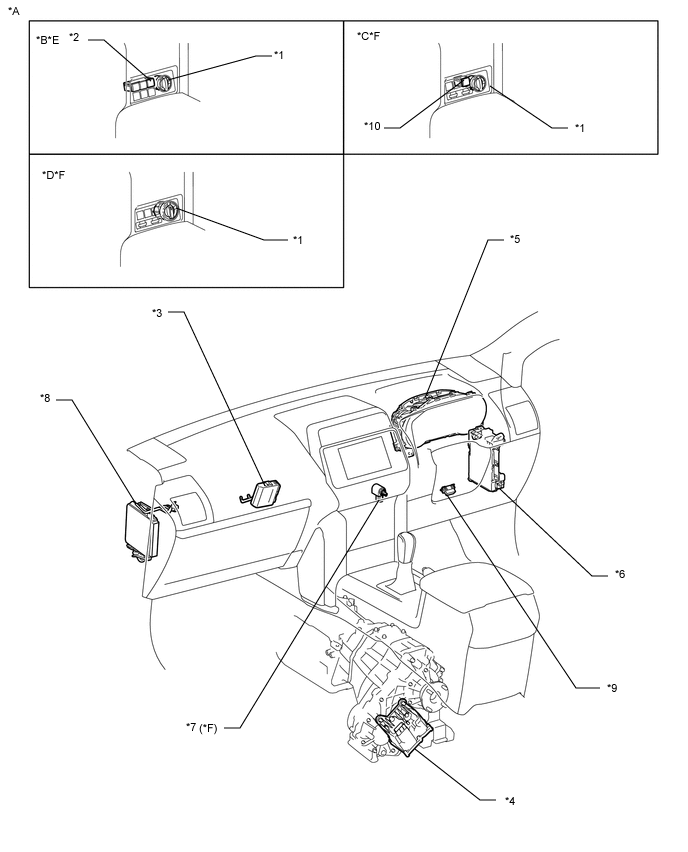

ИЛЛЮСТРАЦИЯ
| *A | для моделей с правосторонним рулевым управлением (для моделей без комбинированного переключателя) | *B | для моделей с 1GR-FE, 1KD-FTV, 1GD-FTV |
| *C | для моделей с 1KD-FTV, 1GD-FTV | *D | для моделей с 5L-E |
| *E | для моделей с автоматической трансмиссией | *F | для моделей с механической трансмиссией |
| *1 | ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ РАЗДАТОЧНОЙ КОРОБКИ | *2 | КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ № 2 В СБОРЕ - ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРОВКИ МЕЖОСЕВОГО ДИФФЕРЕНЦИАЛА |
| *3 | ЭБУ ПОЛНОГО ПРИВОДА | *4 | ПРИВОД ПЕРЕКЛЮЧЕНИЯ РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ - ПРИВОД ПЕРЕКЛЮЧЕНИЯ ВЕРХНЕГО/НИЖНЕГО ДИАПАЗОНОВ РАЗДАТОЧНОЙ КОРОБКИ
- ПРИВОД БЛОКИРОВКИ МЕЖОСЕВОГО ДИФФЕРЕНЦИАЛА
|
| *5 | ЩИТОК ПРИБОРОВ В СБОРЕ - КОНТРОЛЬНАЯ ЛАМПА 4LO - КОНТРОЛЬНАЯ ЛАМПА БЛОКИРОВКИ МЕЖОСЕВОГО ДИФФЕРЕНЦИАЛА - ЗУММЕР |
*6 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК СО СТОРОНЫ ВОДИТЕЛЯ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ 4WD - ПРЕДОХРАНИТЕЛЬ 4WD-B (кроме моделей с 5L-E) |
| *7 | ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ | *8 | ECM |
| *9 | DLC3 | *10 | ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРОВКИ МЕЖОСЕВОГО ДИФФЕРЕНЦИАЛА |
