МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ В СБОРЕ (для моделей с 1GD-FTV) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ РАЗДАТОЧНУЮ КОРОБКУ В СБОРЕ

    Click here

  2. УСТАНОВИТЕ ВЕРХНЮЮ КРЫШКУ ТРАНСМИССИИ В СБОРЕ


    1. B001FU9

      Установите верхнюю крышку трансмиссии в сборе и закрепите ее 2 болтами.

      Torque:
      12 Н*м  { 117 кгс*см, 8 фунт-сила-футов }

  3. УСТАНОВИТЕ МЕХАНИЧЕСКУЮ ТРАНСМИССИЮ С РАЗДАТОЧНОЙ КОРОБКОЙ


    1. B001CUSE01
      Обозначения на рисунке
      *A для моделей без системы SCR на мочевине
      *B для моделей с системой SCR на мочевине
      *1 Кронштейн жгута проводов

      для моделей без системы SCR на мочевине:

      Установите механическую трансмиссию с раздаточной коробкой и закрепите 9 болтами.

      Torque:
      72 Н*м  { 729 кгс*см, 53 фунт-сила-фута }

    2. для моделей с системой SCR на мочевине:

      Установите механическую трансмиссию с раздаточной коробкой и закрепите 9 болтами кронштейном жгута проводов.

      Torque:
      72 Н*м  { 729 кгс*см, 53 фунт-сила-фута }

  4. ПОДСОЕДИНИТЕ ШЛАНГ САПУНА МЕХАНИЧЕСКОЙ ТРАНСМИССИИ И РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ


    1. B001HZZ

      Подсоедините 3 шланга сапуна.

    2. Закрепите зажим шланга сапуна.

  5. ПОДСОЕДИНИТЕ ЖГУТ ПРОВОДОВ


    1. B001DSR

      Установите 5 зажимов жгута проводов.

    2. Подсоедините 2 разъема и жгут проводов.

  6. УСТАНОВИТЕ ЗАДНЮЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ № 1


    1. B001CTM

      Установите заднюю подушку опоры двигателя № 1 и закрепите ее 4 болтами.

      Torque:
      73 Н*м  { 739 кгс*см, 54 фунт-сила-фута }

  7. УСТАНОВИТЕ ПРАВУЮ ПЕРЕДНЮЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ


    1. B001CK6

      Установите правую переднюю подушку опоры двигателя и закрепите ее болтом.

      Torque:
      12 Н*м  { 122 кгс*см, 9 фунт-сила-футов }

  8. УСТАНОВИТЕ ПОПЕРЕЧИНУ РАМЫ № 3 В СБОРЕ


    1. B001F5U

      для моделей с системой SCR на мочевине:

      Выверните болт, как показано на рисунке, поднимите расширительный бачок мочевины в сборе и удерживайте его в этом положении.

      Tech Tips

      Поднимите расширительный бачок мочевины настолько, чтобы ввернуть болт крепления в поперечину рамы № 3 в сборе. Не поднимайте его выше необходимого.

    2. B001F13

      Установите поперечину рамы № 3 в сборе и закрепите ее 4 болтами и 4 гайками.

      Torque:
      72 Н*м  { 734 кгс*см, 53 фунт-сила-фута }
    3. B001F4A

      для моделей с системой SCR на мочевине:

      Подсоедините расширительный бачок мочевины в сборе к поперечине рамы № 3 и закрепите его 2 болтами.

      Torque:
      14 Н*м  { 146 кгс*см, 11 фунт-сила-футов }
    4. B001F7O

      Вверните 4 болта в поперечину рамы № 3 в сборе.

      Torque:
      30 Н*м  { 306 кгс*см, 22 фунт-сила-фута }

  9. УСТАНОВИТЕ ЛЕВЫЙ КРОНШТЕЙН ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ (для моделей с системой SCR на мочевине)


    1. B001IHE

      Установите левый кронштейн элемента передней подвески и закрепите его 4 болтами.

      Torque:
      33 Н*м  { 337 кгс*см, 24 фунт-сила-фута }

  10. УСТАНОВИТЕ ЛЕВЫЙ КРОНШТЕЙН ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ (для моделей с системой SCR на мочевине)


    1. B001GRY

      Установите левый кронштейн элемента передней подвески и закрепите его 4 болтами.

      Torque:
      33 Н*м  { 337 кгс*см, 24 фунт-сила-фута }

  11. УСТАНОВИТЕ ПРАВЫЙ КРОНШТЕЙН ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ


    1. B001IJ3

      Установите правый кронштейн элемента передней подвески и закрепите его 4 болтами.

      Torque:
      33 Н*м  { 337 кгс*см, 24 фунт-сила-фута }

  12. УСТАНОВИТЕ СТАРТЕР В СБОРЕ (для моделей с системой SCR на мочевине)


    • Для моделей мощностью 2,0 кВт: (см. стр. Click here)

    • Для моделей мощностью 2,7 кВт: (см. стр. Click here)

  13. ПОДСОЕДИНИТЕ СТАРТЕР В СБОРЕ (для моделей с системой SCR на мочевине)


    1. Для моделей мощностью 2,0 кВт:

      Подсоедините стартер в сборе.


      1. B001CWM

        Закрепите стартер в сборе 2 болтами.

        Torque:
        68 Н*м  { 693 кгс*см, 50 фунт-сила-футов }

      2. Подсоедините провод стартера, зафиксировав соединение гайкой.

        Torque:
        9,8 Н*м  { 100 кгс*см, 87 фунт-сила-дюймов }

      3. Подсоедините разъем стартера.

      4. Закройте заглушку контакта.

    2. Для моделей мощностью 2,7 кВт:

      Подсоедините стартер в сборе.


      1. B001DXE

        Закрепите стартер в сборе 2 болтами.

        Torque:
        68 Н*м  { 693 кгс*см, 50 фунт-сила-футов }
      2. B001DW6

        Подсоедините провод стартера, зафиксировав соединение гайкой.

        Torque:
        21 Н*м  { 215 кгс*см, 16 фунт-сила-футов }

      3. Подсоедините разъем стартера.

      4. Закройте заглушку контакта.

  14. УСТАНОВИТЕ УПЛОТНЕНИЕ № 1 МЕЖДУ ФАРТУКОМ ЛЕВОГО ПЕРЕДНЕГО КРЫЛА И РАМОЙ

    Click here

  15. УСТАНОВИТЕ РАБОЧИЙ ЦИЛИНДР СЦЕПЛЕНИЯ В СБОРЕ

    (см. стр. Click here)

  16. УСТАНОВИТЕ ТРУБОПРОВОД, СОЕДИНЯЮЩИЙ РАБОЧИЙ ЦИЛИНДР СЦЕПЛЕНИЯ С ГИБКИМ ШЛАНГОМ


    1. B001CAD

      Закрепите кронштейн гибкого шланга сцепления 2 болтами.

      Torque:
      19 Н*м  { 194 кгс*см, 14 фунт-сила-футов }

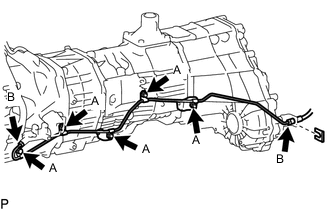

    2. B001ICUE02

      Временно закрепите трубопровод, соединяющий рабочий цилиндр сцепления с гибким шлангом, 2 болтами, 3 гайками и новым фиксатором.

    3. Затяните болт А.

      Torque:
      19 Н*м  { 194 кгс*см, 14 фунт-сила-футов }

    4. Затяните болт В.

      Torque:
      15 Н*м  { 155 кгс*см, 11 фунт-сила-футов }

  17. УСТАНОВИТЕ КАРДАННЫЙ ВАЛ В СБОРЕ

    (см. стр. Click here)

  18. УСТАНОВИТЕ ПЕРЕДНИЙ КАРДАННЫЙ ВАЛ В СБОРЕ

    (см. стр. Click here)

  19. УСТАНОВИТЕ ТЕПЛО- И ШУМОИЗОЛИРУЮЩИЙ ЭКРАН МАСЛЯНОГО ПОДДОНА


    1. B001EYY

      Установите тепло- и шумоизолирующий экран масляного поддона и закрепите его 2 болтами.

      Torque:
      18 Н*м  { 184 кгс*см, 13 фунт-сила-футов }

  20. ПОДСОЕДИНИТЕ ЖГУТ ПРОВОДОВ


    1. B001DS6

      Присоедините 2 зажима жгута проводов и подсоедините жгут проводов.

  21. УСТАНОВИТЕ КРОНШТЕЙН ЗАЖИМА ЖГУТА ПРОВОДОВ (для моделей с системой SCR на мочевине)


    1. B001CN6

      Установите кронштейн зажима жгута проводов и закрепите его болтом.

      Torque:
      13 Н*м  { 131 кгс*см, 9 фунт-сила-футов }
    2. B001I9D

      Присоедините 3 зажима жгута проводов и подсоедините жгут проводов.

  22. УСТАНОВИТЕ НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ КАРТЕРА РАЗДАТОЧНОЙ КОРОБКИ


    1. Установите нижний защитный кожух картера раздаточной коробки и закрепите его 4 болтами.

      Torque:
      18 Н*м  { 184 кгс*см, 13 фунт-сила-футов }

  23. УСТАНОВИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ

    (см. стр. Click here)

  24. ДОБАВЬТЕ МАСЛО ДЛЯ МЕХАНИЧЕСКИХ ТРАНСМИССИЙ

  25. ПРОВЕРЬТЕ МАСЛО МЕХАНИЧЕСКОЙ ТРАНСМИССИИ

    Click here

  26. УСТАНОВИТЕ РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

    B001HW4

    1. Нанесите универсальную консистентную смазку на конец рычага переключения передач.

      Обозначения на рисунке
      B001CHY Универсальная консистентная смазка

    2. Закройте крышку рычага переключения передач тканью.

    3. B001CQRE05
      Обозначения на рисунке
      *1 Крышка рычага переключения передач
      *a Нажмите
      *b По часовой стрелке
      *c Заблокировано

      Надавливая на крышку рычага переключения передач, поверните ее по часовой стрелке, чтобы закрепить рычаг переключения передач.

    4. Установите чехол крышки рычага переключения передач.

  27. УСТАНОВИТЕ ЧЕХОЛ № 1 РЫЧАГА ВЫБОРА И ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ


    1. Установите чехол рычага выбора и переключения передач № 1 и закрепите его 4 винтами.

  28. УСТАНОВИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ


    • Для моделей с механической трансмиссией: (см. стр. Click here)

    • Для моделей с холодильной камерой: (см. стр. Click here)

  29. ЗАЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ В БАЧОК

    Click here

  30. ВЫПУСТИТЕ ВОЗДУХ ИЗ ТРУБОПРОВОДА ПРИВОДА СЦЕПЛЕНИЯ

    Click here

  31. ПРОВЕРЬТЕ УРОВЕНЬ ТОРМОЗНОЙ ЖИДКОСТИ В БАЧКЕ

    Click here

  32. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ТОРМОЗНОЙ ЖИДКОСТИ ИЗ ТРУБОПРОВОДА ПРИВОДА СЦЕПЛЕНИЯ

  33. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).
