ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СЛЕЙТЕ ЖИДКОСТЬ ДЛЯ АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ




   1.

      Выверните пробку сливного отверстия и снимите прокладку с автоматической трансмиссии и слейте жидкость для автоматических трансмиссий.

   2. Установите пробку сливного отверстия и новую прокладку на автоматическую трансмиссию.

      Torque:

      20 Н*м  { 204 кгс*см, 15 фунт-сила-футов }

2. СНИМИТЕ МАСЛЯНЫЙ ПОДДОН АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ В СБОРЕ




   1.

      Выверните 10 болтов и снимите масляный поддон автоматической трансмиссии и прокладку масляного поддона автоматической трансмиссии с картера автоматической трансмиссии.

      Note

      В масляном поддоне автоматической трансмиссии остается некоторое количество жидкости. Выверните все болты и осторожно снимите масляный поддон автоматической трансмиссии в сборе.

   2. Снимите с масляного поддона автоматической трансмиссии в сборе 4 магнита масляного фильтра трансмиссии.

   3. Осмотрите частицы, содержащиеся в масляном поддоне автоматической трансмиссии.




      1. С помощью снятых магнитов масляного фильтра трансмиссии соберите всю стальную стружку. Тщательно исследуйте посторонние вещества и частицы, находящиеся в масляном поддоне автоматической трансмиссии и на магнитах масляного фильтра трансмиссии, чтобы определить, какому типу износа подвергается автоматическая трансмиссия.

         Сталь (магнитный материал): износ подшипников, шестерен и пластины сцепления

         Латунь (немагнитный материал): износ втулки

3. ОТСОЕДИНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ



   1.

      Обозначения на рисунке

      *1	Зажим датчика температуры
      *2	Датчик температуры

      Выверните 2 болта, снимите 2 зажима датчиков температуры и отсоедините 2 датчика температуры.

   2. Отсоедините 7 разъемов электромагнитных клапанов и жгут электропроводки трансмиссии от корпуса клапанов трансмиссии в сборе.

4. СНИМИТЕ ПРАВЫЙ ИЗОЛЯТОР ТРАНСМИССИИ




   1.

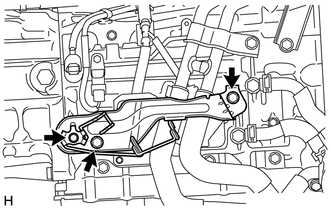

      Для моделей с подогревателем ATF:

      Выверните болт и снимите кронштейн зажима жгута проводов с правого изолятора трансмиссии.




      1. Выверните 2 болта и снимите правый изолятор трансмиссии с автоматической трансмиссии.

   2. Для моделей без подогревателя ATF:




      1.

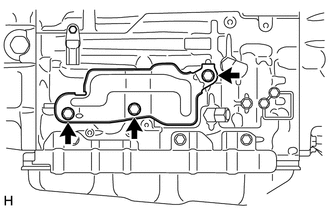

         Выверните 3 болта и снимите правый изолятор трансмиссии с автоматической трансмиссии.

5. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ




   1.

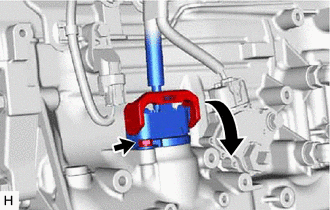

      Отсоедините разъем жгута электропроводки трансмиссии.

      Tech Tips

      Отцепите захват, нажмите на рычаг и отсоедините разъем жгута электропроводки трансмиссии.

   2. Выверните болт и вытяните жгут электропроводки трансмиссии из картера автоматической трансмиссии.

   3.

      Снимите кольцевое уплотнение с разъема жгута электропроводки трансмиссии.

   4.

      Снимите с 2 датчиков температуры 2 кольцевых уплотнения.
