ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ

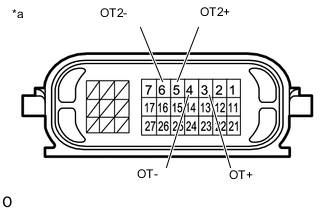

    1. B001H2ME64
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (жгут электропроводки трансмиссии)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      3 (OT+) - 4 (OT-) Всегда 79 Ом - 156 кОм
      5 (OT2+) - 6 (OT2-) Всегда 25 Ом - 156 кОм

      3 (OT+) - масса

      5 (OT2+) - масса

      		 Всегда 10 кОм или более

      4 (OT-) - масса

      6 (OT2-) - масса

      		 Всегда 10 кОм или более

      Tech Tips

      Если величина сопротивления не попадает в заданный диапазон для какой-либо из температур ATF, указанных в таблице ниже, управляемость автомобиля может быть ухудшена.

      Номинальное сопротивление
      Температура ATF Заданные условия
      10°C (50°F) 5 - 8 кОм
      25°C (77°F) 2,5-4,5 кОм
      110°C (230°F) 0,22 - 0,28 кОм

      Если результат не соответствует требованиям, замените жгут электропроводки трансмиссии.
