ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ




   1. Покройте 2 новых кольцевых уплотнения трансмиссионной жидкостью и установите их на 2 датчика температуры.

   2. Покройте новое кольцевое уплотнение трансмиссионной жидкостью и установите его на жгут электропроводки трансмиссии.

   3. Установите жгут электропроводки трансмиссии в картер автоматической трансмиссии и закрепите его болтом.

      Torque:

      5,4 Н*м  { 55 кгс*см, 48 фунт-сила-дюймов }

   4. Подсоедините разъем жгута электропроводки трансмиссии.

      Tech Tips

      Поднимите рычаг так, чтобы захват разъема жгута электропроводки трансмиссии издал характерный звук.

2. УСТАНОВИТЕ ПРАВЫЙ ИЗОЛЯТОР ТРАНСМИССИИ




   1. Для моделей с подогревателем ATF:




      1. Установите правый изолятор трансмиссии на автоматическую трансмиссию и закрепите ее 2 болтами.

         Torque:

         14 Н*м  { 143 кгс*см, 10 фунт-сила-футов }

      2. Установите кронштейн зажима жгута проводов на правый изолятор трансмиссии и закрепите его болтом.

         Torque:

         13 Н*м  { 127 кгс*см, 9 фунт-сила-футов }

   2. Для моделей без подогревателя ATF:




      1. Установите правый изолятор трансмиссии на автоматическую трансмиссию и закрепите ее 3 болтами.

         Torque:

         14 Н*м  { 143 кгс*см, 10 фунт-сила-футов }

3. ПОДСОЕДИНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ



   1.

      Обозначения на рисунке

      *1	Зажим датчика температуры
      *2	Датчик температуры

      Подсоедините 7 разъемов электромагнитных клапанов.

   2. Установите 2 датчика температуры и 2 зажима датчиков температуры на корпус клапанов трансмиссии и закрепите их болтом.

      Torque:

      для болта A

      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

      для болта B

      11 Н*м  { 112 кгс*см, 8 фунт-сила-футов }

4. УСТАНОВИТЕ МАСЛЯНЫЙ ПОДДОН АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ В СБОРЕ




   1.

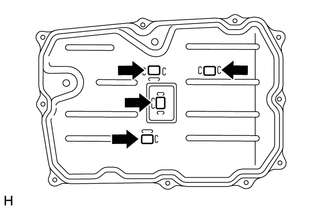

      Установите 4 магнита масляного фильтра трансмиссии на масляный поддон автоматической трансмиссии, как показано на рисунке.

   2. Установите новую прокладку масляного поддона автоматической трансмиссии на масляный поддон автоматической трансмиссии.

   3.

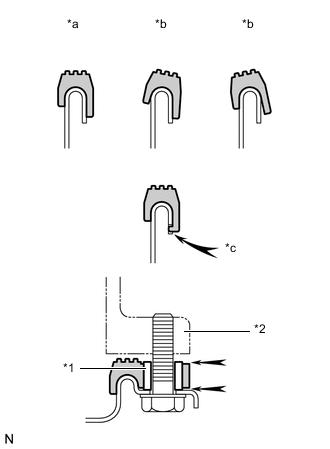

      Обозначения на рисунке

      *1	Втулка
      *2	Картер автоматической трансмиссии в сборе
      *a	Правильно
      *b	Неправильно
      *c	Выступание

      Установите масляный поддон автоматической трансмиссии с прокладкой на картер автоматической трансмиссии и закрепите его 10 болтами.

      Torque:

      7,4 Н*м  { 75 кгс*см, 65 фунт-сила-дюймов }

      Note




      • Убедитесь, что уплотнительной поверхности прокладки масляного поддона автоматической трансмиссии и контактной поверхности масляного поддона автоматической трансмиссии отсутствует масло и посторонние частицы.

      • Установите прокладку масляного поддона автоматической трансмиссии так, чтобы она не была ослаблена и вся уплотнительная поверхность была ровной.

      • Убедитесь, что 8 выступов надлежащим образом введены в зацепление на масляном поддоне автоматической трансмиссии.

      • При установке масляного поддона автоматической трансмиссии следите за тем, чтобы прокладка масляного поддона автоматической трансмиссии не была защемлена между втулкой и уплотнительной поверхностью картера автоматической трансмиссии.

5. ДОБАВЬТЕ ЖИДКОСТЬ ДЛЯ АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ

   Click here

6. УСТАНОВИТЕ ТРЕБУЕМЫЙ УРОВЕНЬ ЖИДКОСТИ АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ

   (см. стр. Click here)
