СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ (для моделей с 1GR-FE) КОНТАКТЫ ECM


  1. ECM

    B001DCOE02

    Tech Tips

    Номинальное напряжение между каждой парой контактов ECM приведено в таблице ниже. При работе с таблицей сначала обращайтесь к колонке "Режим" для получения информации об условиях проверки. Контакты, на которых проверяется напряжение, указаны в колонке "Номера контактов (обозначения)". Номинальные значения напряжений на контактах приводятся в колонке "Заданные условия".

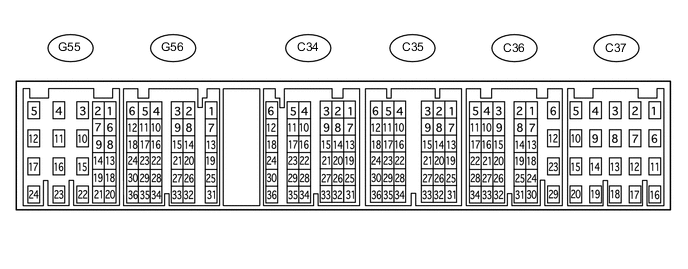

    Для нахождения требуемого контакта ECM используйте представленный выше рисунок.

    Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
    G55-8 (L4) - C36-12 (E1) R - BR Сигнал положения L4 Зажигание включено (IG), раздаточная коробка в положении L4 Менее 1 В
    Зажигание включено (IG), раздаточная коробка не в положении L4 11-14 В
    G55-18 (PWMS)* - C36-12 (E1) L - BR Сигнал выключателя спортивного режима SPORT Выключатель зажигания включен (IG), переключатель режима SPORT нажат и удерживается Менее 1 В
    Зажигание включено (IG) и переключатель режима SPORT не нажат 11-14 В
    G55-19 (SNWI) - C36-12 (E1) GR - BR Сигнал выключателя трогания на 2-й передаче Зажигание включено (IG) и выключатель трогания на 2-й передаче нажат и удерживается Менее 1 В
    Зажигание включено (IG) и выключатель трогания на 2-й передаче не нажат 11-14 В
    G56-7 (SPCN)* - C36-12 (E1) R - BR Сигнал переключателя режима NORMAL Выключатель зажигания включен (IG), переключатель режима NORMAL нажат и удерживается Менее 1 В
    Зажигание включено (IG) и переключатель режима NORMAL не нажат 11-14 В
    G56-9 (SFTD) - C36-12 (E1) LG - BR Сигнал переключения на более низкую передачу датчика положения рычага селектора передач Зажигание включено (IG), рычаг переключения передач в положении S 11-14 В
    Зажигание включено (IG), рычаг переключения передач в положении "-" (переключение на более низкую передачу) Менее 1 В
    G56-15 (SFTU) - C36-12 (E1) GR - BR Сигнал переключения на более высокую передачу датчика положения рычага переключения передач Зажигание включено (IG), рычаг переключения передач в положении S 11-14 В
    Зажигание включено (IG), рычаг переключения передач в положении "+" (переключение на более высокую передачу) Менее 1 В
    G56-22 (S) - C36-12 (E1) В - BR Сигнал положения S датчика положения рычага переключения передач Зажигание включено (IG), рычаг переключения передач в положении S, "+" или "-" 11-14 В
    Зажигание включено (IG), рычаг переключения передач не в положении S, "+" или "-" Менее 1 В
    G56-25 (CANL) - C36-12 (E1) W - BR Линия передачи данных CAN Выключатель зажигания в состоянии ON (ВКЛ) (IG) Формирование импульсов
    G56-31 (CANH) - C36-12 (E1) LG - BR Линия передачи данных CAN Выключатель зажигания в состоянии ON (ВКЛ) (IG) Формирование импульсов
    C34-1 (THO2) - C34-2 (ETH2) L - W Сигнал датчика температуры ATF № 2 Температура датчика температуры ATF № 2: Не менее 115°C (239°F) Менее 1,5 В
    C34-7 (THO1) - C34-8 (ETHO) V - W-R Сигнал датчика температуры ATF № 1 Температура датчика температуры ATF № 1: Не менее 115°C (239°F) Менее 1,5 В
    C34-21 (N) - C36-12 (E1) G - BR Сигнал положения N датчика положения рычага переключения передач Зажигание включено (IG), рычаг переключения передач в положении N 11-14 В
    Зажигание включено (IG), рычаг переключения передач не в положении N Менее 1 В
    C34-22 (D) - C36-12 (E1) B - BR Сигнал положения D датчика положения рычага переключения передач Зажигание включено (IG), рычаг переключения передач в положении D, S, "+" или "-" 11-14 В
    Зажигание включено (IG), рычаг переключения передач не в положении D, S, "+" или "-" Менее 1 В
    C34-23 (NSW) - C36-12 (E1) B - BR Сигнал датчика положения паркинга/нейтрали Зажигание включено (IG), рычаг переключения передач в положении P или N Менее 1 В
    Зажигание включено (IG), рычаг переключения передач не в положении P или N 11-14 В
    C34-25 (SL4+) - C34-26 (SL4-) L - W-R Сигнал электромагнитного клапана переключения передач SL4 3-я или 5-я передача Формирование импульсов
    C34-27 (P) - C36-12 (E1) L - BR Сигнал датчика положения P рычага переключения передач Зажигание включено (IG), рычаг переключения передач в положении P 11-14 В
    Зажигание включено (IG), рычаг переключения передач не в положении P Менее 1 В
    C34-28 (R) - C36-12 (E1) R - BR Сигнал положения R датчика положения рычага переключения передач Зажигание включено (IG), рычаг переключения передач в положении R 11-14 В
    Зажигание включено (IG), рычаг переключения передач не в положении R Менее 1 В
    C35-19 (SP2O) - C36-12 (E1) Y-R - BR Сигнал датчика оборотов трансмиссии (SP2) автомобиль движется Формирование импульсов
    C35-20 (SP2B) - C36-12 (E1) Y - BR Источник питания датчика (стабилизированное напряжение) Выключатель зажигания в состоянии ON (ВКЛ) (IG) 11-14 В
    C35-21 (NTO) - C36-12 (E1) B - BR Сигнал датчика оборотов трансмиссии (NT) Холостой ход двигателя Формирование импульсов
    C35-22 (NTB) - C36-12 (E1) R - BR Источник питания датчика (стабилизированное напряжение) Выключатель зажигания в состоянии ON (ВКЛ) (IG) 11-14 В
    C35-31 (SL2+) - C35-32 (SL2-) LG - P-L Сигнал электромагнитного клапана переключения передач SL2 4-я, 5-я или 6-я передача Формирование импульсов
    C35-33 (SLT+) - C35-34 (SLT-) G-Y - L-B Сигнал электромагнитного клапана переключения передач SLT Холостой ход двигателя Формирование импульсов
    C35-35 (SLU+) - C35-36 (SLU-) P - LG Сигнал электромагнитного клапана переключения передач SLU 2-я, 3-я, 4-я, 5-я или 6-я передача (при включенной гибкой блокировке) Формирование импульсов
    C36-25 (SL) - C36-12 (E1) B-L - BR Сигнал электромагнитного клапана переключения передач SL Любая передача 11-14 В
    C36-31 (SL3+) - C36-32 (SL3-) L-R - L Сигнал электромагнитного клапана переключения передач SL3 2-я или 6-я передача Формирование импульсов
    C36-33 (SL1+) - C36-34 (SL1-) V - R-B Сигнал электромагнитного клапана переключения передач SL1 1-я, 2-я, 3-я или 4-я передача Формирование импульсов

    *: для моделей с переключателем режима привода
