УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ УЗЛЫ И ДЕТАЛИ

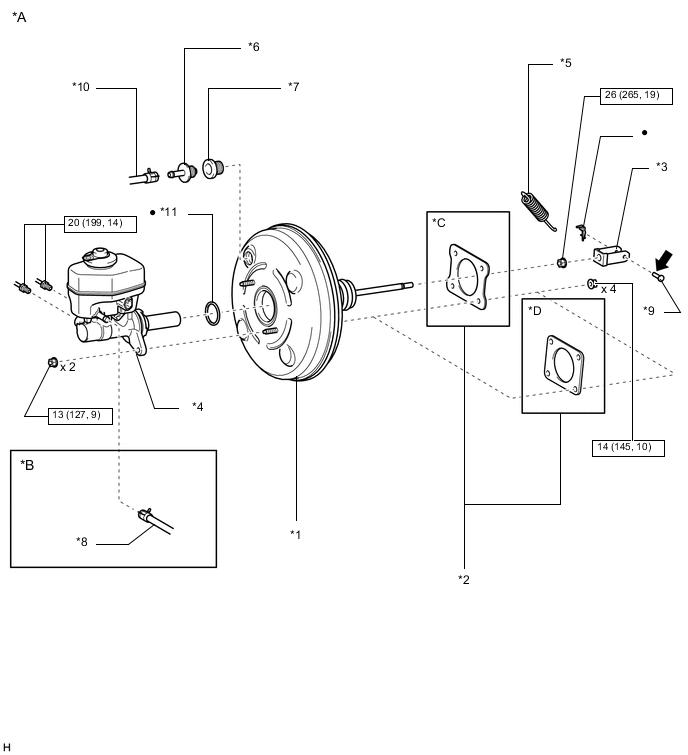

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | *B | для моделей с механической трансмиссией |
| *C | Тип A | *D | Тип B |
| *1 | УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ | *2 | ПРОКЛАДКА УСИЛИТЕЛЯ ТОРМОЗНОЙ СИСТЕМЫ |
| *3 | ВИЛКА ШТОКА ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ | *4 | ГЛАВНЫЙ ЦИЛИНДР ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ |
| *5 | СТЯЖНАЯ ПРУЖИНА ТОРМОЗА | *6 | ОБРАТНЫЙ ВАКУУМНЫЙ КЛАПАН ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ |
| *7 | УПЛОТНИТЕЛЬНАЯ ШАЙБА ОБРАТНОГО КЛАПАНА | *8 | ТРУБОПРОВОД ПРИВОДА СЦЕПЛЕНИЯ |
| *9 | ШТИФТ ШТОКА | *10 | ВАКУУМНЫЙ ШЛАНГ |
| *11 | КОЛЬЦЕВОЕ УПЛОТНЕНИЕ | - | - |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
 |
Гликолевая консистентная смазка на основе литиевого мыла | - | - |

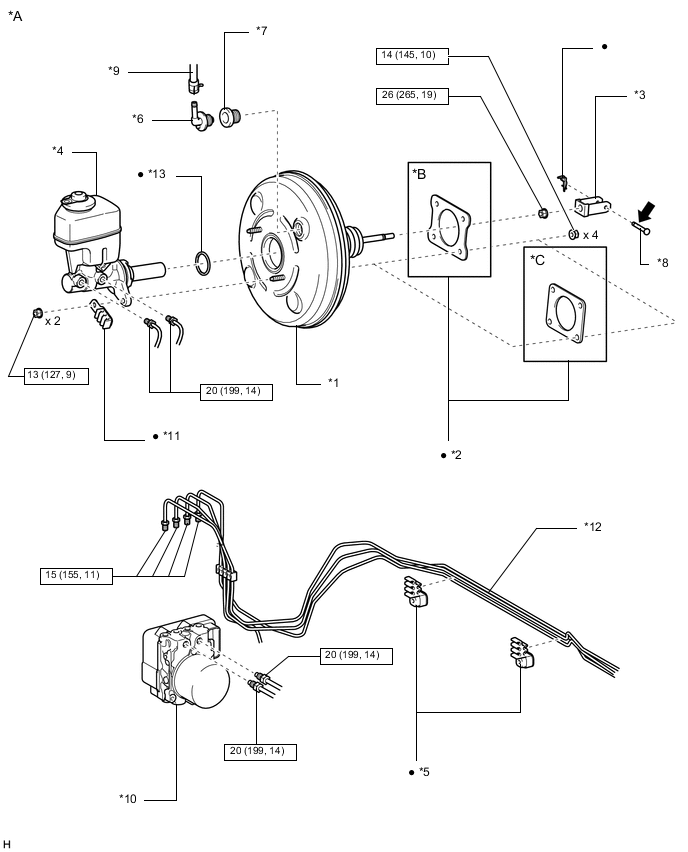

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | Тип A |
| *C | Тип B | - | - |
| *1 | УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ | *2 | ПРОКЛАДКА УСИЛИТЕЛЯ ТОРМОЗНОЙ СИСТЕМЫ |
| *3 | ВИЛКА ШТОКА ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ | *4 | ГЛАВНЫЙ ЦИЛИНДР ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ |
| *5 | ЗАЖИМ ТРУБОПРОВОДА ТОРМОЗНОЙ СИСТЕМЫ | *6 | ОБРАТНЫЙ ВАКУУМНЫЙ КЛАПАН ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ |
| *7 | УПЛОТНИТЕЛЬНАЯ ШАЙБА ОБРАТНОГО КЛАПАНА | *8 | ШТИФТ ШТОКА |
| *9 | ВАКУУМНЫЙ ШЛАНГ | *10 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ |
| *11 | ХОМУТ | *12 | ТРУБОПРОВОД ТОРМОЗНОЙ СИСТЕМЫ |
| *13 | КОЛЬЦЕВОЕ УПЛОТНЕНИЕ | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
| |
Гликолевая консистентная смазка на основе литиевого мыла | - | - |
