ВАКУУМНЫЙ НАСОС (для моделей с 1GD-FTV) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ШТУЦЕР ВАКУУМНОГО НАСОСА

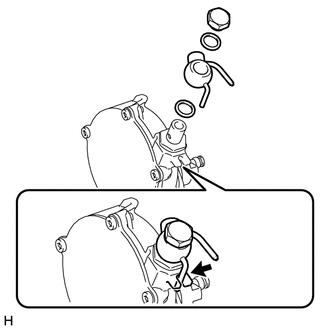

    1. A01XG9A

      Установите 2 новые прокладки и штуцер вакуумного насоса с помощью болта-штуцера.

      Torque:
      14 Н*м  { 140 кгс*см, 10 фунт-сила-футов }

      Tech Tips

      Проверьте, что стопор штуцера вакуумного насоса со штуцером надежно зафиксирован в вакуумном насоса.

  2. УСТАНОВИТЕ СТОПОР САЛЬНИКА РАСПРЕДВАЛА

    Click here

  3. УСТАНОВИТЕ ВАКУУМНЫЙ НАСОС В СБОРЕ


    1. При использовании нового вакуумного насоса в сборе:

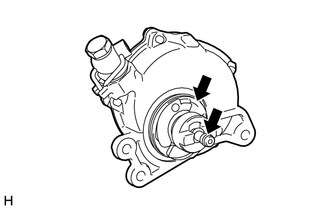

      1. A01XLV4

        Нанесите моторное масло на кольцевые уплотнения № 2 и № 3, установленные в новом вакуумном насосе в сборе.

        Обозначения на рисунке
        B001CHY Моторное масло

    2. При повторном использовании вакуумного насоса в сборе:


      1. Установите новые кольцевые уплотнения № 2 и № 3 на вакуумный насос в сборе.

      2. A01XLV4

        Нанесите моторное масло на кольцевые уплотнения № 2 и № 3, установленные в новом вакуумном насосе в сборе.

        Обозначения на рисунке
        B001CHY Моторное масло

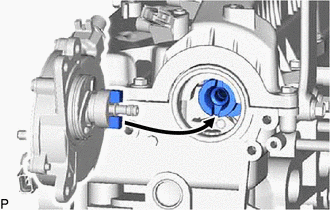

    3. B001FSU

      Установите вакуумный насос в сборе так, чтобы маслопровод вошел в отверстие распредвала, а соединительный зубец вошел в зацепление с канавками на конце распредвала.

      Note


      • Убедитесь в том, что вакуумный насос в сборе закреплен надежно.

      • Соблюдайте осторожность, чтобы не защемить кольцевое уплотнение.

    4. Установите вакуумный насос в сборе и закрепите его 3 болтами.

      Torque:
      21 Н*м  { 214 кгс*см, 15 фунт-сила-футов }

      Note

      После установки проверьте, что между соприкасающимися поверхностями нет зазоров, и что вакуумный насос в сборе не установлен наклонно.

  4. ПОДСОЕДИНИТЕ ВАККУМНЫЙ ШЛАНГ № 1


    1. Подсоедините вакуумный шланг № 1 в сборе к вакуумному насосу в сборе.

  5. СНИМИТЕ ДВИГАТЕЛЬ В СБОРЕ СО СТЕНДА ДЛЯ ДВИГАТЕЛЯ

    Click here

  6. УСТАНОВИТЕ ДВИГАТЕЛЬ В СБОРЕ

    (см. стр. Click here)

  7. ПРОВЕРЬТЕ РАБОТУ ВАКУУМНОГО НАСОСА

    Click here
