ВАКУУМНЫЙ НАСОС (для моделей с 1GD-FTV) ПОВТОРНАЯ СБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ТУРБИНУ ВАКУУМНОГО НАСОСА




   1. Нанесите моторное масло на турбину вакуумного насоса и крышки турбины вакуумного насоса, а затем установите крышки на турбину вакуумного насоса.

   2. Нанесите моторное масло на турбину вакуумного насоса с установленными крышками, а затем установите ее в корпус вакуумного насоса.

      Note

      При повторном использовании турбины вакуумного насоса и 2 крышек турбины вакуумного насоса установите их в том же положении и в той же ориентации, как при снятии.

2. УСТАНОВИТЕ ТОРЦЕВУЮ КРЫШКУ




   1.

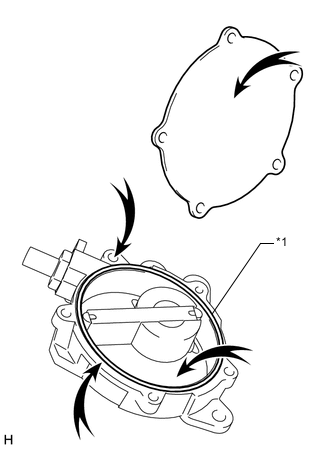

      Обозначения на рисунке

      *1	Кольцевое уплотнение №1

      Установите новое кольцевое уплотнение на вакуумный насос в сборе.

      Note




      • Удалите все масло с монтажных поверхностей корпуса и торцевой крышки вакуумного насоса.

      • Убедитесь, что на уплотнительном кольце или внутри корпуса вакуумного насоса нет посторонних частиц.

   2. С помощью торцевого ключа с головкой "TORX" T30 закрепите торцевую крышку 5 новыми винтами.

      Torque:

      7,5 Н*м  { 76 кгс*см, 66 фунт-сила-дюймов }

      Note




      • Удерживайте насос так, чтобы не повредить монтажную поверхность насоса, крепежные детали и масляный насос.

      • Поскольку при приложении усилия корпус деформируется, запрещается зажимать корпус такими инструментами, как тиски.

   3.

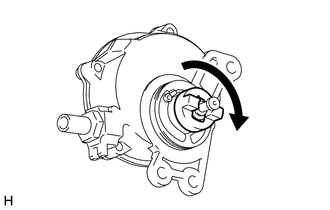

      Поверните муфту по часовой стрелке, как показано на рисунке, и проверьте, что муфта не заедает и не ощущается слишком высокое сопротивление.
