ВАКУУМНЫЙ НАСОС (для моделей с 1GD-FTV) ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ ТУРБИНУ ВАКУУМНОГО НАСОСА



   1.

      Обозначения на рисунке

      *1	Крышка турбины вакуумного насоса
      *2	Турбина вакуумного насоса

      Убедитесь, что турбина и крышки турбины вакуумного насоса не повреждены и не подверглись значительному износу.

      Tech Tips

      Если турбина или крышки турбины вакуумного насоса повреждены либо сильно изношены, замените поврежденные детали новыми.

   2.

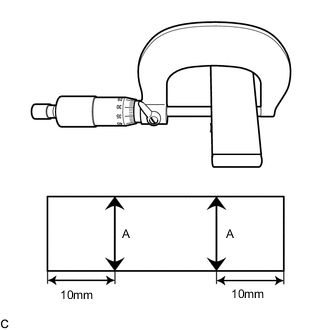

      Обозначения на рисунке

      *a	10 мм (0,394 дюйма)

      С помощью микрометра измерьте длину А турбины вакуумного насоса при снятых крышках турбины.

      Минимально допустимая длина А
      23,8 мм (0,937 дюйма)

      Note

      Отмерьте 10 мм (0,394 дюйма) от каждого из торцов турбины вакуумного насоса.

      Tech Tips

      Если длина не соответствует указанной, замените турбину и крышки турбины вакуумного насоса на новые.

   3.

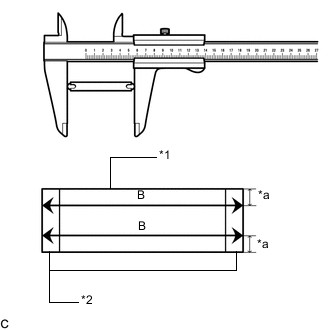

      Обозначения на рисунке

      *1	Турбина вакуумного насоса
      *2	Крышка турбины вакуумного насоса
      *a	5 мм (0,197 дюйма)

      С помощью штангенциркуля измерьте длину В турбины вакуумного насоса при установленных крышках турбины.

      Минимально допустимая длина В
      85,0 мм (3,35 дюйма)

      Note

      Измерьте длину 5 мм (0,197 дюйма) от каждого из торцов крышек турбины вакуумного насоса.

      Tech Tips

      Если длина не соответствует указанной, замените турбину и крышки турбины вакуумного насоса на новые.

2. ПРОВЕРЬТЕ КОРПУС ВАКУУМНОГО НАСОСА




   1.

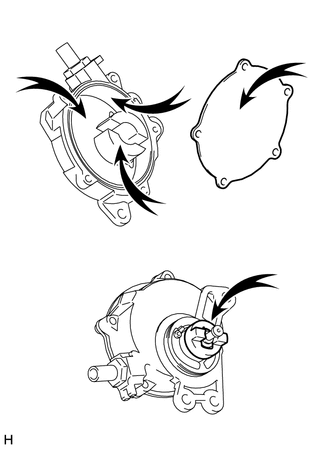

      Убедитесь, что вал, муфта, корпус и торцевая крышка вакуумного насоса не повреждены и не подверглись значительному износу.

      Note

      Если вал, муфта, корпус и торцевая крышка вакуумного насоса повреждены либо сильно изношены, замените вакуумный насос в сборе.
