СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ (для моделей с вакуумным усилителем тормозной системы) Контрольная лампа TRC OFF горит постоянно

ОПИСАНИЕ

ЭБУ системы противоскольжения (блок управления рабочими цилиндрами тормозов) соединен с щитком приборов в сборе шиной системы CAN.

При нажатии выключателя VSC OFF антипробуксовочная система отключается, а если его нажать и удерживать нажатым, отключаются антипробуксовочная система и VSC. Если антипробуксовочная система выключается, загорается контрольная лампа TRC OFF.

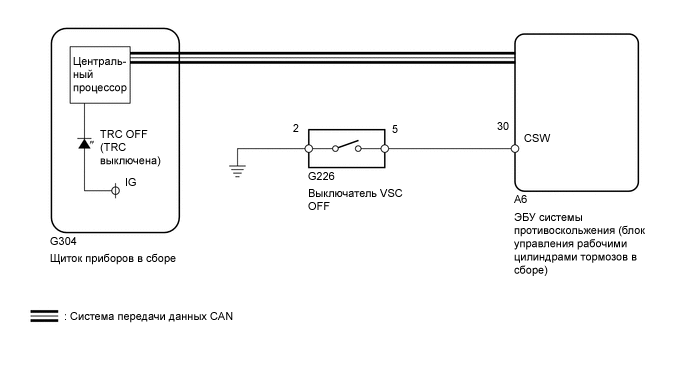

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001CVHE13

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • При замене ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов) выполните калибровку (см. стр. Click here).

  • Так как в системе раздаточной коробки могут быть неисправности, связанные с положением L4, сначала проверьте систему раздаточной коробки (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN


    1. Проверьте, не выводятся ли коды DTC системы передачи данных CAN (см. стр. Click here).

      Результат
      Результат Перейти к
      Коды DTC не отображаются А
      Код DTC отображается B

    B

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (см. стр. Click here)

    А

  2. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ VSC OFF


    1. Снимите выключатель VSC OFF (см. стр. Click here).

    2. Проверьте выключатель VSC OFF (см. стр. Click here).


    NG

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ VSC OFF (см. стр. Click here)

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ – ВЫКЛЮЧАТЕЛЬ VSC OFF)


    1. Отсоедините разъем A6 ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе).

    2. Отсоедините разъем G226 выключателя VSC OFF.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A6-30 (CSW) - G226-5 Всегда Менее 1 Ом
      A6-30 (CSW) или G226- 5 - масса Всегда 10 кОм или более
      G226-2 - масса Всегда Менее 1 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. СНИМИТЕ ПОКАЗАНИЯ GTS (РЕЖИМ TRC/VSC OFF)


    1. Выключите зажигание.

    2. Подключите GTS к DLC3.

    3. Установите замок зажигания в положение ON (ВКЛ).

    4. Включите GTS.

    5. Войдите в следующие меню: Chassis / ABS/VSC/TRC / Data List.

      ABS / VSC / TRC
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      TRC/VSC Off Mode Режим TRC/VSC OFF / Normal, TRC OFF или VSC OFF

      Normal: Нормальный режим

      TRC OFF: режим TRC OFF

      VSC OFF: Режим VSC OFF

      		 -

    6. Убедитесь, что показание на дисплее изменяется в соответствии с управлением выключателем VSC OFF.

      OK
      Показания изменяются в соответствии с управлением выключателем.

    OK

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (см. стр. Click here)

    NG

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (см. стр. Click here)
