СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ (для моделей с вакуумным усилителем тормозной системы) Контрольная лампа TRC OFF горит постоянно

ОПИСАНИЕ

ЭБУ системы противоскольжения соединен с щитком приборов посредством мультиплексной шины CAN.

При нажатии выключателя VSC OFF антипробуксовочная система отключается, а если его нажать и удерживать нажатым, отключаются антипробуксовочная система и VSC. Если антипробуксовочная система выключается, загорается контрольная лампа TRC OFF.

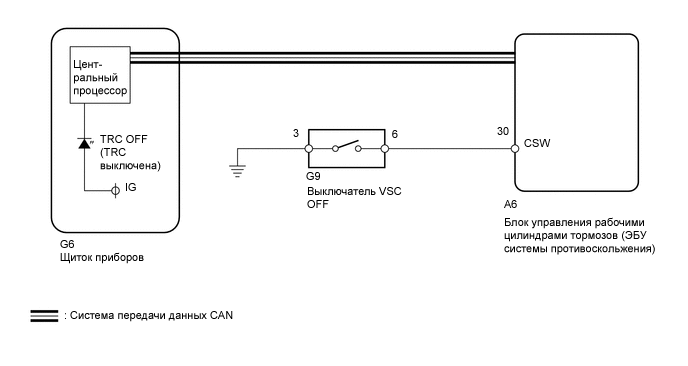

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01XGFAE01

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • При замене блока управления рабочими цилиндрами тормозов выполните калибровку (см. стр. Click here).

  • Так как в системе раздаточной коробки могут быть неисправности, связанные с положением L4, сначала проверьте систему раздаточной коробки (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN


    1. Проверьте, выводятся ли DTC системы передачи данных CAN (для моделей с левосторонним рулевым управлением без системы посадки и запуска см. стр. , для моделей с левосторонним рулевым управлением и системой посадки и запуска см. стр. Click here).

      Результат
      Результат Перейти к
      Коды DTC не отображаются А
      Код DTC отображается для моделей с левосторонним рулевым управлением без системы посадки и запуска B
      Код DTC отображается Для моделей с левосторонним рулевым управлением с системой посадки и запуска C

    B

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (см. стр. Click here)

    C

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (см. стр. Click here)

    А

  2. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ VSC OFF


    1. Снимите выключатель VSC OFF (см. стр. Click here).

    2. B001DUOE02
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (выключатель VSC OFF)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      6 - 3 Выключатель не нажат 10 кОм или более
      Выключатель нажат Менее 1 Ом

    NG

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ VSC OFF (см. стр. Click here)

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – ВЫКЛЮЧАТЕЛЬ VSC OFF)


    1. Отсоедините разъем A6 ЭБУ системы противоскольжения.

    2. Отсоедините разъем G9 выключателя VSC OFF.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A6-30 (CSW) - G9-6 Всегда Менее 1 Ом
      A6-30 (CSW) - масса Всегда 10 кОм или более
      G9-3 - масса Всегда Менее 1 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (TRC/VSC OFF MODE)


    1. Выключите зажигание.

    2. Подсоедините портативный диагностический прибор к DLC3.

    3. Установите замок зажигания в положение ON (ВКЛ).

    4. Включите портативный диагностический прибор.

    5. Войдите в следующие меню: Chassis / ABS/VSC/TRC / Data List.

      ABS / VSC / TRC
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      TRC/VSC Off Mode Режим TRC/VSC OFF / Normal, TRC OFF или VSC OFF

      Normal: Нормальный режим

      TRC OFF: режим TRC OFF

      VSC OFF: Режим VSC OFF

      		 -

    6. Убедитесь, что показание на дисплее изменяется в соответствии с управлением выключателем VSC OFF.

      OK
      Показания изменяются в соответствии с управлением выключателем.

    OK

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (см. стр. Click here)

    NG

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (см. стр. Click here)
