СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ (для моделей с вакуумным усилителем тормозной системы) Контрольная лампа ABS остается включенной

ОПИСАНИЕ

ЭБУ системы противоскольжения соединен с щитком приборов посредством мультиплексной шины CAN.

Контрольная лампа ABS включается при регистрации любого из следующих событий:


Tech Tips

В некоторых случаях портативный диагностический прибор не может использоваться при неисправном ЭБУ системы противоскольжения.

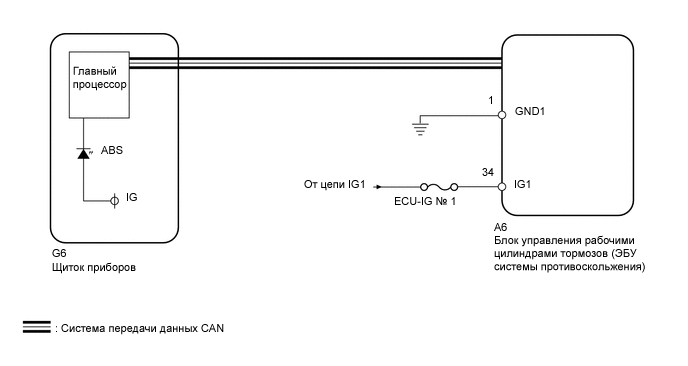

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001FB3E01

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • При замене блока управления рабочими цилиндрами тормозов выполните калибровку (см. стр. Click here).

  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN


    1. Проверьте, выводятся ли DTC системы передачи данных CAN (для моделей с левосторонним рулевым управлением без системы посадки и запуска см. стр. , для моделей с левосторонним рулевым управлением и системой посадки и запуска см. стр. Click here).

      Результат
      Результат Перейти к
      Коды DTC не отображаются А
      Код DTC отображается для моделей с левосторонним рулевым управлением без системы посадки и запуска B
      Код DTC отображается Для моделей с левосторонним рулевым управлением с системой посадки и запуска C

    B

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (см. стр. Click here)

    C

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (см. стр. Click here)

    А

  2. УБЕДИТЕСЬ В ТОМ, ЧТО ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ ПОДСОЕДИНЕН НАДЕЖНО


    1. Проверьте подсоединение разъема ЭБУ системы противоскольжения.

      OK
      Разъем подсоединен надежно.

    NG

    ПРАВИЛЬНО ПОДСОЕДИНИТЕ РАЗЪЕМ К ЭБУ

    OK

  3. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (IG1)


    1. Отсоедините разъем A6 ЭБУ системы противоскольжения.

    2. B001GNGE04
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ системы противоскольжения)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      A6-34 (IG1) - масса Зажигание включено 11-14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДЛЯ ЦЕПИ IG1)

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ GND1)


    1. Отсоедините разъем A6 ЭБУ системы противоскольжения.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A6-1 (GND1) - масса Всегда Менее 1 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ GND1)

    OK

  5. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (КОНТРОЛЬНАЯ ЛАМПА ABS)


    1. Выключите зажигание.

    2. Подсоедините портативный диагностический прибор к DLC3.

    3. Установите замок зажигания в положение ON (ВКЛ).

    4. Включите портативный диагностический прибор.

    5. Войдите в следующие меню: Chassis / ABS/VSC/TRC / Data List.

      ABS / VSC / TRC
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      ABS Warning Light Состояние контрольной лампы ABS / ON (ВКЛ) или OFF (ВЫКЛ) OFF (ВЫКЛ) -

    6. Выполняя испытание ABS Warning Light в режиме Active Test, следите за параметром ABS Warning Light в списке Data List (см. стр. Click here).

      ABS / VSC / TRC
      Информация на дисплее прибора Испытываемое устройство Диапазон регулирования Замечание по диагностике
      ABS Warning Light Контрольная лампа ABS Включение / выключение контрольной лампы аварийного состояния Следите за индикацией на щитке приборов.
      Результат
      Результат Следующий шаг
      Экран Data List Показания Data List при изменении установки ON/OFF (ВКЛ/ВЫКЛ) в режиме Active Test
      ON (ВКЛ) Не изменяется между ON (ВКЛ) и OFF (ВЫКЛ) А
      Изменяется между ON (ВКЛ) и OFF (ВЫКЛ) B
      OFF (ВЫКЛ) Не изменяется между ON (ВКЛ) и OFF (ВЫКЛ) А
      Изменяется между ON (ВКЛ) и OFF (ВЫКЛ) B

    А

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (см. стр. Click here)

    B

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (см. стр. Click here)
