СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ (для моделей с вакуумным усилителем тормозной системы), Diagnostic DTC:C1425

Код DTC Наименование DTC
C1425 Обрыв в цепи выключателя стоп-сигналов

ОПИСАНИЕ

ЭБУ системы противоскольжения (блок управления рабочими цилиндрами тормозов) определяет рабочее состояние тормозов по сигналу, передаваемому выключателем стоп-сигналов.

Код DTC Условие обнаружения DTC Неисправный участок
C1425 При напряжении на контакте IG1 от 9,5 до 17,4 В в течение не менее 3 с сохраняется обрыв в цепи контакта STP.
  • Цепь контакта STP

  • Выключатель стоп-сигналов в сборе

  • ЭБУ системы противоскольжения (блок управления рабочими цилиндрами тормозов в сборе)

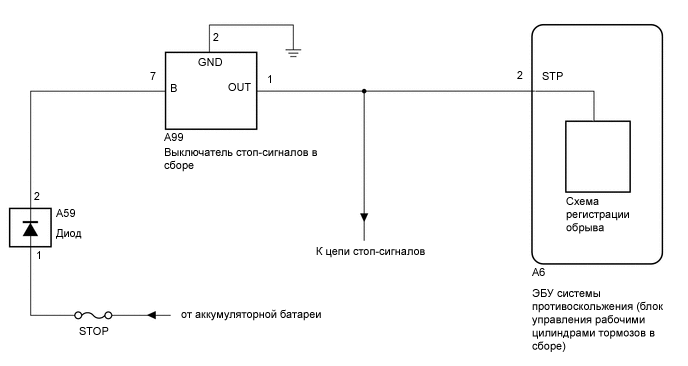

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001HM1E01

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

При замене ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов) выполните калибровку (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ РАБОТУ ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛОВ


    1. Убедитесь, что при нажатии педали тормоза стоп-сигналы включаются, а при отпускании – гаснут.

      OK
      Условие Состояние освещения
      Педаль тормоза нажата. Вкл
      Педаль тормоза отпущена. Выкл

    NG
    OK
  2. СНИМИТЕ ПОКАЗАНИЯ GTS (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ)


    1. Выключите зажигание

    2. Подключите GTS к DLC3.

    3. Установите замок зажигания в положение ON (ВКЛ).

    4. Включите GTS.

    5. Войдите в следующие меню: Chassis / ABS/VSC/TRC / Data List.

      ABS / VSC / TRC
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Stop Light SW Состояние выключателя стоп-сигналов / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): педаль тормоза нажата

      OFF (ВЫКЛ): педаль тормоза отпущена

      -
    6. Убедитесь, что при нажатии педали тормоза состояние выключателя стоп-сигналов на дисплее GTS изменяется.

      OK
      На экране GTS отображается значение ON (ВКЛ) или OFF (ВЫКЛ) в соответствии с состоянием педали тормоза.

    NG
    OK
  3. СНОВА ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Запустите двигатель.

    3. Нажмите педаль тормоза несколько раз, чтобы проверить работу цепи стоп-сигналов.

    4. Проверьте, выводится ли тот же DTC (см. стр. Click here).

      Результат
      Результат Следующий шаг
      DTC не выводится А
      DTC выводится B

    А
    B
  4. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ


    1. Проверьте выключатель стоп-сигналов в сборе (см. стр. Click here).

      OK
      Выключатель стоп-сигналов исправен.

    NG
    OK
  5. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (STP)


    1. Убедитесь, что фиксирующая и соединительная части разъемов не ослаблены.

    2. Отсоедините разъем A6 ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе).

    3. B001CDXE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ системы противоскольжения (блоку управления рабочими цилиндрами тормозов))

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      A6-2 (STP) - масса Педаль тормоза нажата 8—14 В
      Педаль тормоза отпущена Менее 1,5 В

    NG
    OK
  6. СНОВА ПРОВЕРЬТЕ DTC


    1. Подсоедините разъем A6 ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе).

    2. Удалите DTC (см. стр. Click here).

    3. Запустите двигатель.

    4. Приведите автомобиль в движение и несколько раз нажмите педаль тормоза, чтобы проверить работу цепи стоп-сигналов.

    5. Проверьте, выводится ли тот же DTC (см. стр. Click here).

      Результат
      Результат Следующий шаг
      DTC не выводится A
      DTC выводится B

    A
    B
