СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ (для моделей с вакуумным усилителем тормозной системы), Diagnostic DTC:C1422

Код DTC Наименование DTC
C1422 Ошибка "нуля" датчика давления в главном цилиндре (высокий уровень)

ОПИСАНИЕ

См. DTC C1421, C1423 и C1424 (стр. Click here).

Код DTC Условие обнаружения DTC Неисправный участок
C1422 Когда выключатель стоп-сигналов выключен, напряжение на контакте PMC составляет более 0,86 В в течение не менее 5 с при скорости автомобиля не менее 3 км/час (2 мили в час).

  • Предохранитель STOP

  • Выключатель стоп-сигналов в сборе

  • Цепь выключателя стоп-сигналов в сборе

  • Цепь датчика давления в главном цилиндре

  • Блок управления рабочими цилиндрами тормозов в сборе (датчик давления в главном цилиндре)

СХЕМА СОЕДИНЕНИЙ

См. DTC C1425 (стр. Click here).

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • При замене ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов) выполните калибровку (см. стр. Click here).

  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

Tech Tips

Если совместно с DTC C1422 выводится DTC C1425, сначала следует проверить и отремонтировать неисправные узлы, на которые указывает DTC C1425 (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ GTS (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ)


    1. Выключите зажигание

    2. Подключите GTS к DLC3.

    3. Установите замок зажигания в положение ON (ВКЛ).

    4. Включите GTS.

    5. Войдите в следующие меню: Chassis / ABS/VSC/TRC / Data List.

      ABS / VSC / TRC
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Stop Light SW Состояние выключателя стоп-сигналов / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): педаль тормоза нажата

      OFF (ВЫКЛ): педаль тормоза отпущена

      		 -

    6. Убедитесь, что при нажатии педали тормоза состояние выключателя стоп-сигналов на дисплее GTS изменяется.

      OK
      На экране GTS отображается значение ON (ВКЛ) или OFF (ВЫКЛ) в соответствии с состоянием педали тормоза.

    NG

    ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ И НАПРЯЖЕНИЕ НА КОНТАКТЕ (КОНТАКТ ПИТАНИЯ ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛОВ В СБОРЕ) Click here

    OK

  2. ПРОВЕРЬТЕ УСТАНОВКУ ПЕДАЛИ ТОРМОЗА И ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛОВ В СБОРЕ


    1. Выключите зажигание.

    2. Проверьте высоту педали тормоза и установку выключателя стоп-сигналов (см. стр. Click here).

      OK
      Высота педали тормоза и установка выключателя стоп-сигналов в сборе в норме.

    NG

    ОТРЕГУЛИРУЙТЕ ПЕДАЛЬ ТОРМОЗА ИЛИ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ (см. стр. Click here)

    OK

  3. СНОВА ПРОВЕРЬТЕ DTC


    1. Удалите коды DTC (см. стр. Click here).

    2. Запустите двигатель.

    3. Совершите поездку на автомобиле со скоростью не менее 40 км/час (25 миль в час) и выполните испытание тормозной системы (замедлите движение автомобиля, нажав на педаль тормоза).

    4. Проверьте, выводится ли тот же DTC (см. стр. Click here).

      Результат
      Результат Перейти к
      DTC C1422 не выводится А
      Выводится DTC C1422 B

    А

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (см. стр. Click here)

    B

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (см. стр. Click here)

  4. ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ И НАПРЯЖЕНИЕ НА КОНТАКТЕ (КОНТАКТ ПИТАНИЯ ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛОВ В СБОРЕ)


    1. Убедитесь, что фиксирующая и соединительная части разъемов не ослаблены.

    2. Отсоедините разъем A99 выключателя стоп-сигналов.

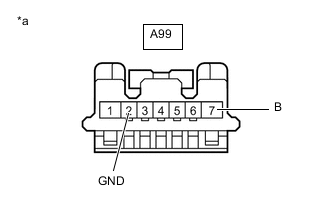

    3. B001HUKE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к выключателю стоп-сигналов в сборе)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      A99-7(B) - масса Всегда 11-14 В

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A99-2 (GND) - масса Всегда Менее 1 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  5. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (STP)


    1. Убедитесь, что фиксирующая и соединительная части разъемов не ослаблены.

    2. Отсоедините разъем A6 ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе).

    3. B001CDXE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ системы противоскольжения (блоку управления рабочими цилиндрами тормозов))

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      A6-2 (STP) - масса Педаль тормоза нажата 8—14 В
      Педаль тормоза отпущена Менее 1,5 В

    OK

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (см. стр. Click here)

    NG

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ – БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ)


    1. Отсоедините разъем A99 выключателя стоп-сигналов.

    2. Отсоедините разъем A6 ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A99-1 (OUT) - A6-2 (STP) Всегда Менее 1 Ом
      A99-1 (OUT) или A6-2 (STP) - масса Всегда 10 кОм или более

    OK

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
