СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ (для моделей с вакуумным усилителем тормозной системы), Diagnostic DTC:C1432

Код DTC Наименование DTC
C1432 Недопустимое напряжение питания датчика угла поворота рулевого колеса

ОПИСАНИЕ

Сигналы датчика угла поворота рулевого колеса (встроенного в витой кабель) передаются в ЭБУ системы противоскольжения (встроенный в блок управления рабочими цилиндрами тормозов в сборе) по шине CAN.

Код DTC Условие обнаружения DTC Неисправный участок
C1432 От датчика угла поворота рулевого колеса поступает сигнал неисправности в линии питания этого датчика.

  • Предохранитель ECU-B

  • Предохранитель ECU-IG № 1

  • Источник питания датчика угла поворота рулевого колеса

  • Цепь датчика угла поворота рулевого колеса

  • Датчик угла поворота рулевого колеса (витой кабель в сборе)

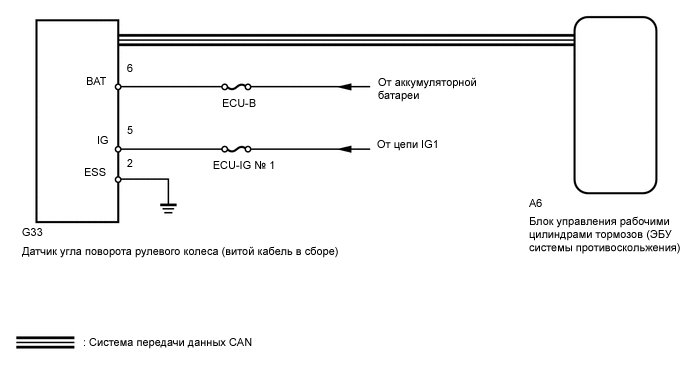

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001DTAE34

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Не снимайте датчик угла поворота рулевого колеса с витого кабеля в сборе.

  • При замене витого кабеля в сборе убедитесь, что новая деталь имеет соответствующие характеристики.

  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

Tech Tips


  • Если совместно с DTC C1432 выводятся DTC U0073, U0123, U0124 и/или U0126, сначала следует проверить и отремонтировать неисправные узлы, на которые указывают DTC U0073, U0123, U0124 и/или U0126 (см. стр. Click here).

  • Если неисправен датчик частоты вращения или датчик замедления и рысканья, коды DTC для датчика угла поворота рулевого колеса могут сохраняться даже в том случае, если датчик функционирует нормально. Если совместно с DTC датчика угла поворота рулевого колеса выводятся коды DTC для датчика частоты вращения или датчика замедления и рысканья, приступать к поиску и устранению неисправностей датчика угла поворота рулевого колеса следует только после проверки и ремонта датчика частоты вращения и датчика замедления и рысканья.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (BAT)


    1. Убедитесь, что фиксирующая и соединительная части разъемов не ослаблены.

    2. Отсоедините разъем G33 датчика угла поворота рулевого колеса.

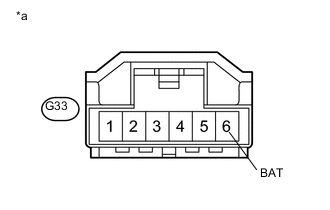

    3. A01XECQE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к датчику угла поворота рулевого колеса)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      G33-6 (BAT) - масса Всегда 11-14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  2. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (IG)


    1. Отсоедините разъем G33 датчика угла поворота рулевого колеса.

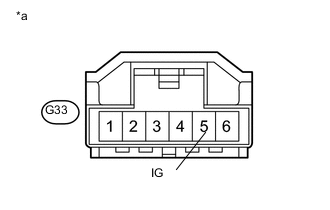

    2. A01XJR6E01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к датчику угла поворота рулевого колеса)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      G33-5 (IG) - масса Зажигание включено 11–14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ESS)


    1. Отсоедините разъем G33 датчика угла поворота рулевого колеса.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      G33-2 (ESS) - масса Всегда Менее 1 Ом

    OK

    ЗАМЕНИТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
