СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ (для моделей с гидравлическим усилителем тормозной системы) Цепь зуммера системы противоскольжения

ОПИСАНИЕ

Зуммер системы противоскольжения подает звуковой сигнал после получения сигнала от ЭБУ системы противоскольжения

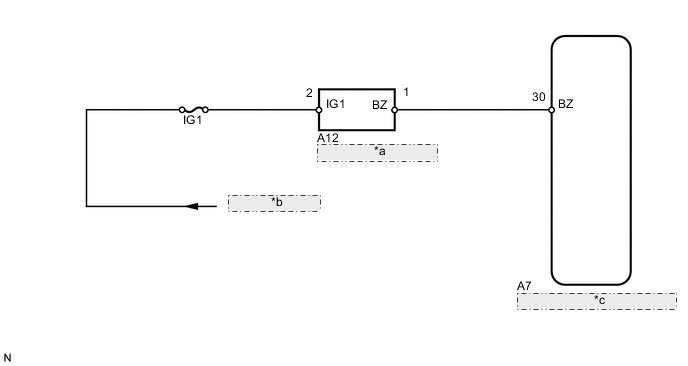

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01XLZJE05
*a Зуммер системы противоскольжения
*b От цепи IG1
*c Электромагнитный клапан главного цилиндра (ЭБУ системы противоскольжения)

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

При замене электромагнитного клапана главного цилиндра выполните калибровку (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (DSS SIGNAL BUZZER)


    1. Выключите зажигание.

    2. Подсоедините портативный диагностический прибор к DLC3.

    3. Установите замок зажигания в положение ON (ВКЛ).

    4. Включите портативный диагностический прибор.

    5. Войдите в следующие меню: Chassis / ABS/VSC/TRC / Active Test.

      ABS / VSC / TRC
      Информация на дисплее прибора Испытываемое устройство Диапазон регулирования Замечание по диагностике
      DSS Signal Buzzer Зуммер системы противоскольжения Включение / выключение зуммера Слышен сигнал зуммера.

    6. Убедитесь, что зуммер системы противоскольжения включается/выключается при управлении им с портативного диагностического прибора.

      Результат
      Результат Перейти к
      Зуммер не издает звукового сигнала, либо звучит непрерывно А
      Зуммер включается / выключается B

    B

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (см. стр. Click here)

    А

  2. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (IG1)


    1. Отсоедините разъем A12 зуммера системы противоскольжения.

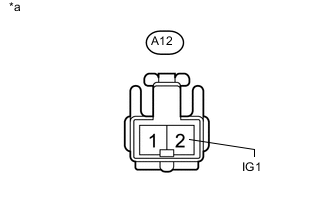

    2. A01XLJ6E03
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к зуммеру системы противоскольжения)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      A12-2 (IG1) - масса Зажигание включено 11-14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. ПРОВЕРЬТЕ ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ


    1. Снимите зуммер системы противоскольжения (см. стр. Click here).

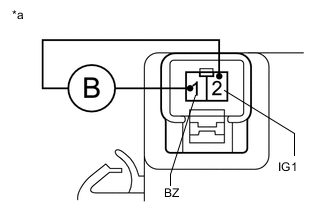

    2. A01XF7LE02
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (зуммер системы противоскольжения)

      Подайте напряжение аккумуляторной батареи на зуммер системы противоскольжения и убедитесь, что он подает звуковой сигнал.

      OK
      Условия измерений Заданные условия
      Положительный (+) вывод аккумуляторной батареи → контакт 2 (IG1) Зуммер системы противоскольжения подает звуковой сигнал
      Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (BZ)

    NG

    ЗАМЕНИТЕ ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ В СБОРЕ (см. стр. Click here)

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)


    1. Отсоедините разъем A7 ЭБУ системы противоскольжения.

    2. Отсоедините разъем A12 зуммера системы противоскольжения.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A7-30 (BZ) - A12-1 (BZ) Всегда Менее 1 Ом
      A7-30 (BZ) - масса Всегда 10 кОм или более
      Результат
      Результат Перейти к
      NG А
      OK (для моделей с левосторонним рулевым управлением) B
      OK (для моделей с правосторонним рулевым управлением) C

    А

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    B

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)

    C

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)
