СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ (для моделей с гидравлическим усилителем тормозной системы) Контрольная лампа SLIP остается включенной

ОПИСАНИЕ

Контрольная лампа SLIP мигает при работе систем VSC, TRC, Crawl и функции выбора типа местности. Когда работа системы нарушена, контрольная лампа SLIP включается, предупреждая водителя о неисправности.

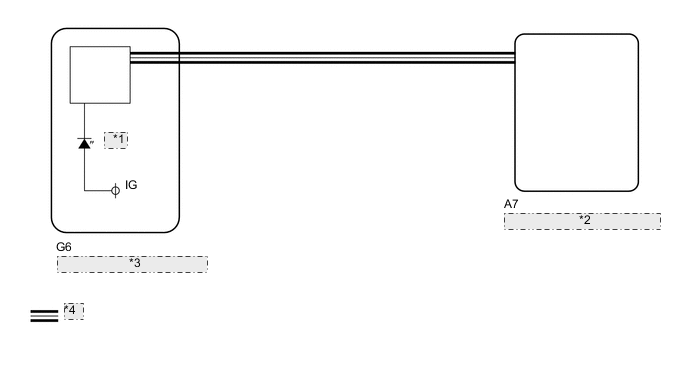

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001GA2E10
*1 Контрольная лампа противоскольжения (SLIP)
*2 ЭБУ системы противоскольжения (электромагнитный клапан главного цилиндра)
*3 Щиток приборов в сборе
*4 Система передачи данных CAN

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

При замене ЭБУ системы противоскольжения (электромагнитного клапана главного цилиндра) выполните калибровку (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ DTC


    1. Проверьте коды DTC (см. стр. Click here).

      Результат
      Результат Перейти к
      DTC не выводится А
      DTC выводится B

    B

    ВЫПОЛНИТЕ РЕМОНТ ЦЕПЕЙ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМИ КОДАМИ DTC (см. стр. Click here)

    А

  2. ПРОВЕРЬТЕ ЛИНИЮ ПЕРЕДАЧИ ДАННЫХ CAN


    1. Выключите зажигание.

    2. Подключите GTS к DLC3.

    3. Установите замок зажигания в положение ON (ВКЛ).

    4. Включите GTS.

    5. Выберите "CAN Bus Check" в меню "System Selection" и следуйте подсказкам на экране, чтобы проверить шину CAN (для моделей с ЭБУ центрального сетевого шлюза: см. стр. , для моделей без ЭБУ центрального сетевого шлюза: см. стр. Click here).

      OK
      "CAN Bus Check" показывает, что неисправности CAN отсутствуют.
      Результат
      Результат Перейти К
      OK А
      NG (для моделей с ЭБУ центрального сетевого шлюза) B
      NG (для моделей без ЭБУ центрального сетевого шлюза) C

    B

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (см. стр. Click here)

    C

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (см. стр. Click here)

    А

  3. СНИМИТЕ ПОКАЗАНИЯ GTS (КОНТРОЛЬНАЯ ЛАМПА SLIP)


    1. Выключите зажигание.

    2. Подключите GTS к DLC3.

    3. Установите замок зажигания в положение ON (ВКЛ).

    4. Включите GTS.

    5. Войдите в следующие меню: Chassis / ABS/VSC/TRC / Data List.

      ABS / VSC / TRC
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Slip Indicator Light Состояние контрольной лампы SLIP / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): контрольная лампа включена

      OFF (ВЫКЛ): контрольная лампа выключена

      		 -

    6. Выполняя испытание Slip Indicator Light в режиме Active Test, следите за параметром Slip Indicator Light в списке Data List.

      (см. стр. Click here)

      ABS / VSC / TRC
      Информация на дисплее прибора Испытываемое устройство Диапазон регулирования Замечание по диагностике
      Slip Indicator Light Контрольная лампа скольжения SLIP Включение / выключение контрольной лампы Следите за индикацией на щитке приборов.
      Результат
      Результат Перейти К
      Экран Data List Показания Data List при изменении установки ON/OFF (ВКЛ/ВЫКЛ) в режиме Active Test
      ON (ВКЛ) Изменяется между ON (ВКЛ) и OFF (ВЫКЛ) А
      Не изменяется между ON (ВКЛ) и OFF (ВЫКЛ) (для моделей с левосторонним рулевым управлением) B
      Не изменяется между ON (ВКЛ) и OFF (ВЫКЛ) (для моделей с правосторонним рулевым управлением) C
      OFF (ВЫКЛ) Изменяется между ON (ВКЛ) и OFF (ВЫКЛ) А
      Не изменяется между ON (ВКЛ) и OFF (ВЫКЛ) (для моделей с левосторонним рулевым управлением) B
      Не изменяется между ON (ВКЛ) и OFF (ВЫКЛ) (для моделей с правосторонним рулевым управлением) C

    А

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (см. стр. Click here)

    B

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)

    C

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)
