СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ (для моделей с гидравлическим усилителем тормозной системы) Контрольная лампа SLIP остается включенной

ОПИСАНИЕ

Контрольная лампа SLIP мигает при работе систем VSC, TRC, Crawl и функции выбора типа местности. Когда работа системы нарушена, контрольная лампа SLIP включается, предупреждая водителя о неисправности.

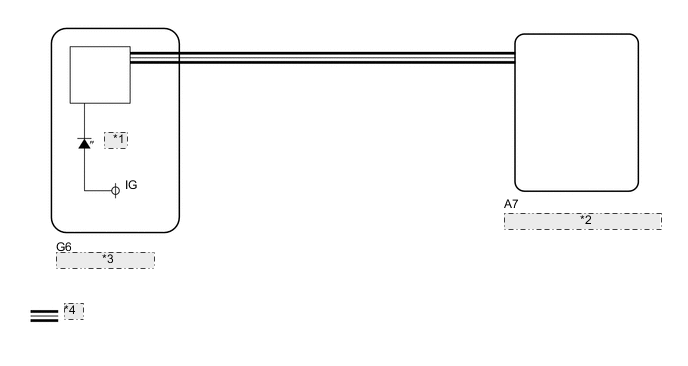

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001GA2E02
*1 Контрольная лампа противоскольжения (SLIP)
*2 Электромагнитный клапан главного цилиндра (ЭБУ системы противоскольжения)
*3 Щиток приборов
*4 Система передачи данных CAN

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

При замене электромагнитного клапана главного цилиндра выполните калибровку (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ DTC


    1. Проверьте коды DTC (см. стр. Click here).

      Результат
      Результат Перейти к
      DTC не выводится А
      DTC выводится B

    B

    ВЫПОЛНИТЕ РЕМОНТ ЦЕПЕЙ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМИ КОДАМИ DTC (см. стр. Click here)

    А

  2. ПРОВЕРЬТЕ ЛИНИЮ ПЕРЕДАЧИ ДАННЫХ CAN


    1. Выключите зажигание.

    2. Подсоедините портативный диагностический прибор к DLC3.

    3. Установите замок зажигания в положение ON (ВКЛ).

    4. Включите портативный диагностический прибор.

    5. Выберите "CAN Bus Check" (проверка шины CAN) в меню "System Selection" и следуйте подсказкам на экране, чтобы проверить шину CAN (для моделей с левосторонним рулевым управлением: см. стр. , для моделей с правосторонним рулевым управлением: см. стр. Click here).

      OK
      "CAN Bus Check" показывает, что неисправности CAN отсутствуют.
      Результат
      Результат Перейти К
      OK А
      NG (для моделей с левосторонним рулевым управлением) B
      NG (для моделей с правосторонним рулевым управлением) C

    B

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (см. стр. Click here)

    C

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (см. стр. Click here)

    А

  3. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (КОНТРОЛЬНАЯ ЛАМПА SLIP)


    1. Выключите зажигание.

    2. Подсоедините портативный диагностический прибор к DLC3.

    3. Установите замок зажигания в положение ON (ВКЛ).

    4. Включите портативный диагностический прибор.

    5. Войдите в следующие меню: Chassis / ABS/VSC/TRC / Data List.

      ABS / VSC / TRC
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Slip Indicator Light Состояние контрольной лампы SLIP / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): контрольная лампа включена

      OFF (ВЫКЛ): контрольная лампа выключена

      		 -

    6. Выполняя испытание Slip Indicator Light в режиме Active Test, следите за параметром Slip Indicator Light в списке Data List (см. стр. Click here).

      ABS / VSC / TRC
      Информация на дисплее прибора Испытываемое устройство Диапазон регулирования Замечание по диагностике
      Slip Indicator Light Контрольная лампа скольжения SLIP Включение / выключение контрольной лампы Следите за индикацией на щитке приборов.
      Результат
      Результат Перейти К
      Экран Data List Показания Data List при изменении установки ON/OFF (ВКЛ/ВЫКЛ) в режиме Active Test
      ON (ВКЛ) Изменяется между ON (ВКЛ) и OFF (ВЫКЛ) А
      Не изменяется между ON (ВКЛ) и OFF (ВЫКЛ) (для моделей с левосторонним рулевым управлением) B
      Не изменяется между ON (ВКЛ) и OFF (ВЫКЛ) (для моделей с правосторонним рулевым управлением) C
      OFF (ВЫКЛ) Изменяется между ON (ВКЛ) и OFF (ВЫКЛ) А
      Не изменяется между ON (ВКЛ) и OFF (ВЫКЛ) (для моделей с левосторонним рулевым управлением) B
      Не изменяется между ON (ВКЛ) и OFF (ВЫКЛ) (для моделей с правосторонним рулевым управлением) C

    А

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (см. стр. Click here)

    B

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)

    C

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)
