СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ (для моделей с гидравлическим усилителем тормозной системы), Diagnostic DTC:C1425

Код DTC Наименование DTC
C1425 Обрыв в цепи выключателя стоп-сигналов

ОПИСАНИЕ

ЭБУ системы противоскольжения (электромагнитный клапан главного цилиндра) получает сигналы выключателя стоп-сигналов и определяет состояние тормозной системы.

ЭБУ системы противоскольжения (электромагнитный клапан главного цилиндра) имеет цепь регистрации обрыва, которая вызывает сохранение этого DTC при обнаружении обрыва во входной цепи стоп-сигналов или цепи массы стоп-сигналов, когда выключатель стоп-сигналов выключен (педаль тормоза не нажата).

Код DTC Условие обнаружения DTC Неисправный участок
C1425 При напряжении на контакте IG1 от 9,5 до 17,4 В и выключенном сигнале на контакте STPO ЭБУ системы противоскольжения в течение не менее 3 с сохраняется обрыв в цепи контакта STP.

  • Цепь контакта STP

  • ЭБУ стоп-сигналов

  • Цепь ЭБУ стоп-сигналов

  • ЭБУ системы противоскольжения (электромагнитный клапан главного цилиндра)

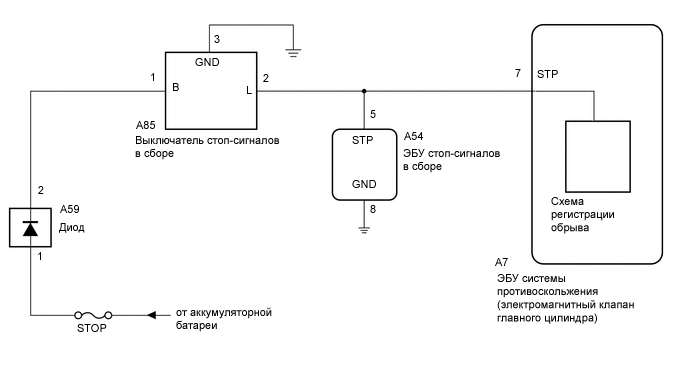

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001GROE06

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

При замене ЭБУ системы противоскольжения (электромагнитного клапана главного цилиндра) выполните калибровку (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (STOP LIGHT SW)


    1. Выключите зажигание.

    2. Подсоедините портативный диагностический прибор к DLC3.

    3. Установите замок зажигания в положение ON (ВКЛ).

    4. Включите портативный диагностический прибор.

    5. Войдите в следующие меню: Chassis / ABS/VSC/TRC / Data List.

      ABS / VSC / TRC
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Stop Light SW Состояние выключателя стоп-сигналов / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): педаль тормоза нажата

      OFF (ВЫКЛ): педаль тормоза отпущена

      		 -

    6. Убедитесь, что состояние выключателя стоп-сигналов на дисплее портативного диагностического прибора изменяется в соответствии с состоянием педали тормоза.

      OK
      На экране портативного диагностического прибора отображается ON (ВКЛ) или OFF (ВЫКЛ) в соответствии с нажатием педали тормоза.

    NG

    ПРОВЕРЬТЕ ЭБУ УПРАВЛЕНИЯ СТОП-СИГНАЛАМИ Click here

    OK

  2. СНОВА ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Запустите двигатель.

    3. Нажмите педаль тормоза несколько раз, чтобы проверить работу цепи стоп-сигналов.

    4. Проверьте, выводится ли тот же DTC (см. стр. Click here).

      Результат
      Результат Следующий шаг
      DTC не выводится А
      DTC выводятся (для моделей с левосторонним рулевым управлением) B
      DTC выводятся (для моделей с правосторонним рулевым управлением) C

    А

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (см. стр. Click here)

    B

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)

    C

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)

  3. ПРОВЕРЬТЕ ЭБУ УПРАВЛЕНИЯ СТОП-СИГНАЛАМИ


    1. Проверьте ЭБУ стоп-сигналов в сборе (см. стр. Click here).


    NG

    ЗАМЕНИТЕ ЭБУ СТОП-СИГНАЛОВ (см. стр. Click here)

    OK

  4. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (STP)


    1. Отсоедините разъем A7 ЭБУ системы противоскольжения (электромагнитного клапана главного цилиндра).

    2. B001F15E01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ системы противоскольжения [электромагнитному клапану главного цилиндра])

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      A7 -7 (STP) - масса Педаль тормоза нажата 8—14 В
      Педаль тормоза отпущена Менее 1,5 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  5. СНОВА ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Запустите двигатель.

    3. Нажмите педаль тормоза несколько раз, чтобы проверить работу цепи стоп-сигналов.

    4. Проверьте, выводится ли тот же DTC (см. стр. Click here).

      Результат
      Результат Следующий шаг
      DTC не выводится А
      DTC выводятся (для моделей с левосторонним рулевым управлением) B
      DTC выводятся (для моделей с правосторонним рулевым управлением) C

    А

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (см. стр. Click here)

    B

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)

    C

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)
