СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ (для моделей с гидравлическим усилителем тормозной системы), Diagnostic DTC:C1381

Код DTC Наименование DTC
C1381 Сбой напряжения источника питания датчика замедления

ОПИСАНИЕ

ЭБУ системы противоскольжения получает сигналы от датчика замедления и рысканья по шине CAN.

Датчик рысканья имеет встроенный датчик замедления и определяет состояние автомобиля с помощью 2 цепей (GL1, GL2).

Когда в линиях шины между датчиком замедления и рысканья и мультиплексной шиной CAN возникает неисправность, регистрируются коды DTC U0123 (нарушение обмена данными с датчиком рысканья по шине CAN) и U0124 (нарушение обмена данными с датчиком замедления по шине CAN).

Эти коды DTC сохраняются также в случае, если не завершена калибровка.

Код DTC Условие обнаружения DTC Неисправный участок
C1381 При скорости автомобиля 3 км/час (2 мили в час) или более сигнал неправильного питания датчика ускорения принимался в течение не менее 10 с.

  • Предохранитель ECU-IG № 1

  • Датчик замедления и рысканья

  • Цепь питания датчика замедления и рысканья

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

См. DTC C1232, C1243 и C1245 (стр. Click here).

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • При замене датчика замедления и рысканья выполните калибровку (см. стр. Click here).

  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (IG)


    1. Отсоедините разъем G52 датчика замедления и рысканья.

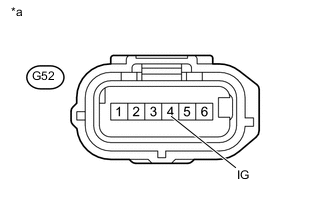

    2. A01XCEEE03
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к датчику замедления и рысканья)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      G52-4 (IG) - масса Зажигание включено 11-14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ IG)

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫВОД GND)


    1. Отсоедините разъем G52 датчика замедления и рысканья.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      G52-1 (GND) - масса Всегда Менее 1 Ом

      Note

      После замены проверьте сигнал датчика частоты замедления и рысканья (см. стр. Click here).


    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДЛЯ ЦЕПИ GND)

    OK

  3. СНОВА ПРОВЕРЬТЕ DTC


    1. Подсоедините разъем датчика замедления и рысканья.

    2. Удалите коды DTC (см. стр. Click here).

    3. Запустите двигатель.

    4. Проведите дорожные испытания.

    5. Проверьте, выводится ли тот же DTC (см. стр. Click here).

      Результат
      Результат Следующий шаг
      DTC C1381 не выводится А
      Выводится DTC C1381 B

    А

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (см. стр. Click here)

    B

    ЗАМЕНИТЕ ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ (см. стр. Click here)
