СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ (для моделей с гидравлическим усилителем тормозной системы), Diagnostic DTC:C1379

Код DTC Наименование DTC
C1379 Неисправность переключателя системы помощи при спуске по склону (DTC режима активной диагностики)

ОПИСАНИЕ

для моделей без комбинированного переключателя (для моделей с системой помощи при спуске по склону):

При выходе из режима активной диагностики или передаче переключателем системы помощи при спуске по склону сигнала включения системы помощи при спуске по склону DTC C1379 удаляется.

Для моделей с комбинированным переключателем:

При выходе из режима активной диагностики или передаче выключателем системы Crawl (комбинированным переключателем в сборе) и переключателем выбора скорости системы Crawl (комбинированным переключателем в сборе) сигнала включения системы Crawl DTC C1379 удаляется.

Код DTC Условие обнаружения DTC Неисправный участок
C1379 Сохраняется только в режиме активной диагностики.

  • Переключатель системы помощи при спуске по склону (для моделей без комбинированного переключателя (для моделей с системой помощи при спуске по склону))

  • Выключатель системы Crawl (комбинированный переключатель в сборе) (для моделей с системой Crawl)

  • Переключатель выбора скорости Crawl (комбинированный переключатель в сборе) (для моделей с системой Crawl)

  • Жгут или разъем

  • ЭБУ системы противоскольжения (электромагнитный клапан главного цилиндра)

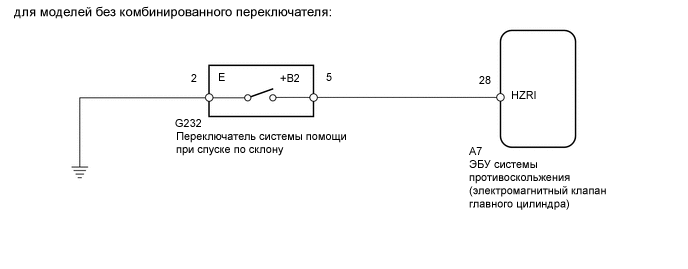

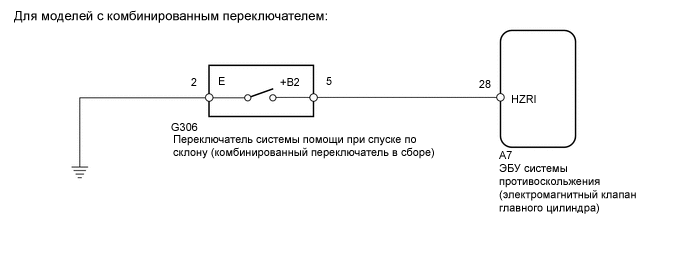

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001D36E15
B001D36E16

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

При замене ЭБУ системы противоскольжения (электромагнитного клапана главного цилиндра) выполните калибровку (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ GTS (DOWNHILL ASSIST CONTROL SW)


    1. Выключите зажигание.

    2. Подключите GTS к DLC3.

    3. Установите замок зажигания в положение ON (ВКЛ).

    4. Включите GTS.

    5. Войдите в следующие меню: Chassis / ABS/VSC/TRC / Data List.

    6. Проверьте в режиме DATA LIST работу переключателя системы помощи при спуске по склону.

      ABS / VSC / TRC
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Downhill Assist Control SW Переключатель системы помощи при спуске по склону / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): система помощи при спуске по склону включена

      OFF (ВЫКЛ): система помощи при спуске по склону выключена

      		 -
      OK
      На экране GTS отображается значение ON (ВКЛ) или OFF (ВЫКЛ) в соответствии с состоянием переключателя системы помощи при спуске по склону.
      Результат
      Результат Перейти к
      OK А
      NG (для моделей без системы Crawl) B
      NG (для моделей с системой Crawl) C

    B

    ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СИСТЕМЫ ПОМОЩИ ПРИ СПУСКЕ ПО СКЛОНУ Click here

    C

    ПРОВЕРЬТЕ КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Click here

    А

  2. ПРОВЕРЬТЕ DTC В РЕЖИМЕ АКТИВНОЙ ДИАГНОСТИКИ


    1. Выполните проверку переключателя системы помощи при спуске по склону в режиме активной диагностики (см. стр. Click here).

      OK
      DTC C1379 режима активной диагностики удален.
      Результат
      Результат Следующий шаг
      OK А
      NG (для моделей с левосторонним рулевым управлением) B
      NG (для моделей с правосторонним рулевым управлением) C

    А

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (см. стр. Click here)

    B

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)

    C

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)

  3. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СИСТЕМЫ ПОМОЩИ ПРИ СПУСКЕ ПО СКЛОНУ


    1. Снимите переключатель системы помощи при спуске по склону (см. стр. Click here).

    2. B001FMDE02
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель системы помощи при спуске по склону)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      2 - 5 Не нажат 10 кОм или более
      Нажат Менее 1 Ом

    NG

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СИСТЕМЫ ПОМОЩИ ПРИ СПУСКЕ ПО СКЛОНУ (см. стр. Click here)

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА – ПЕРЕКЛЮЧАТЕЛЬ СИСТЕМЫ ПОМОЩИ ПРИ СПУСКЕ ПО СКЛОНУ)


    1. Отсоедините разъем A7 ЭБУ системы противоскольжения (электромагнитного клапана главного цилиндра).

    2. Отсоедините разъем G232 переключателя системы помощи при спуске по склону.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A7-28 (HZRI) - G232-5 (+B2) Всегда Менее 1 Ом
      A7-28 (HZRI) или G232-5 (+B2) - масса Всегда 10 кОм или более
      G232-2 (E) - масса Всегда Менее 1 Ом
      Результат
      Результат Перейти к
      OK (для моделей с левосторонним рулевым управлением) А
      OK (для моделей с правосторонним рулевым управлением) B
      NG C

    А

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)

    B

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)

    C

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  5. ПРОВЕРЬТЕ КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ


    1. Снимите комбинированный переключатель в сборе (см. стр. Click here).

    2. Проверьте комбинированный переключатель в сборе (см. стр. Click here).


    NG

    ЗАМЕНИТЕ КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ (см. стр. Click here)

    OK

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ — ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА)


    1. Отсоедините разъем G156 переключателя системы помощи при спуске по склону (комбинированного переключателя в сборе).

    2. Отсоедините разъем A7 ЭБУ системы противоскольжения (электромагнитного клапана главного цилиндра).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A7-28 (HZRI) - G306-5 (+B2) Всегда Менее 1 Ом
      A7-28 (HZRI) или G306-5 (+B2) - масса Всегда 10 кОм или более
      G306-2 (E) - масса Всегда Менее 1 Ом
      Результат
      Результат Следующий шаг
      OK (для моделей с левосторонним рулевым управлением) А
      OK (для моделей с правосторонним рулевым управлением) B
      NG C

    А

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)

    B

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)

    C

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
