СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ (для моделей с гидравлическим усилителем тормозной системы), Diagnostic DTC:C1253

Код DTC Наименование DTC
C1253 Реле электродвигателя насоса

ОПИСАНИЕ

Реле электродвигателя (полупроводниковое реле) находится в электромагнитном клапане главного цилиндра и управляет электродвигателем насоса в соответствии с сигналом, получаемым от ЭБУ системы противоскольжения.

Код DTC Условие обнаружения DTC Неисправный участок
C1253 Существует неисправность в цепи системы электродвигателя (входной цепи электродвигателя).

  • Предохранитель ABS № 1

  • Цепь реле электродвигателя

  • Электромагнитный клапан главного цилиндра (ЭБУ системы противоскольжения)

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

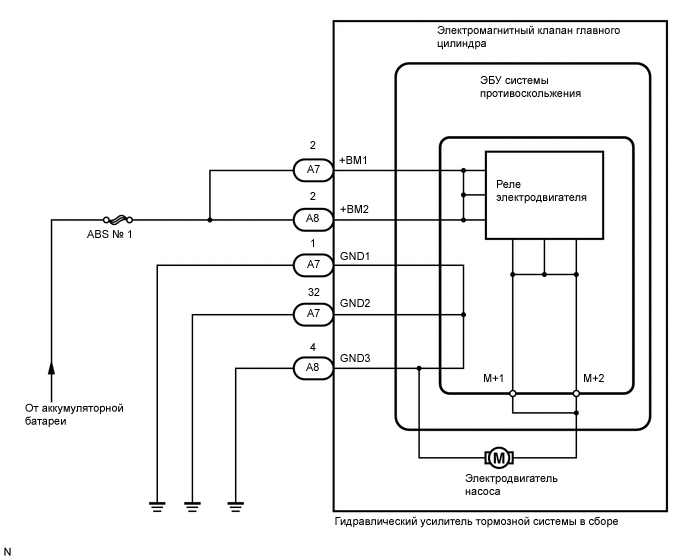

B001G46E28

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • При замене электромагнитного клапана главного цилиндра выполните калибровку (см. стр. Click here).

  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (РЕЛЕ ЭЛЕКТРОДВИГАТЕЛЯ)


    1. Выключите зажигание.

    2. Подсоедините портативный диагностический прибор к DLC3.

    3. Установите замок зажигания в положение ON (ВКЛ).

    4. Включите портативный диагностический прибор.

    5. Запустите двигатель.

    6. Войдите в следующие меню: Chassis / ABS/VSC/TRC / Active Test.

      ABS / VSC / TRC
      Информация на дисплее прибора Испытываемое устройство Диапазон регулирования Замечание по диагностике
      Motor Relay Реле электродвигателя Включение / выключение реле Слышен звук работы электродвигателя.

    7. Проверьте, слышен ли звук работы электродвигателя, управляя им с помощью портативного диагностического прибора.

      OK
      Слышен звук работы электродвигателя.

    NG

    ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (+BM1, +BM2) Click here

    OK

  2. СНОВА ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Выключите зажигание.

    3. Нажмите на педаль тормоза более 40 раз.

    4. Установите замок зажигания в положение ON (ВКЛ).

    5. Подождите, пока электродвигатель насоса остановится.

    6. Несколько раз нажмите на педаль тормоза, пока электродвигатель насоса не включится. (Процедура A)

    7. Подождите, пока насос остановится. (Процедура B)

    8. Повторите указанные выше операции (процедуры A и B) еще 3 раза.

    9. Проверьте, выводится ли тот же DTC (см. стр. Click here).

      Tech Tips

      Перед повторной проверкой DTC установите на место датчики, разъемы и пр., и верните автомобиль в прежнее состояние.

      Результат
      Результат Следующий шаг
      DTC не выводится A
      DTC выводятся (для моделей с левосторонним рулевым управлением) B
      DTC выводятся (для моделей с правосторонним рулевым управлением) C

    A

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (см. стр. Click here)

    B

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)

    C

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)

  3. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (+BM1, +BM2)


    1. Отсоедините разъемы A7 и A8 ЭБУ системы противоскольжения.

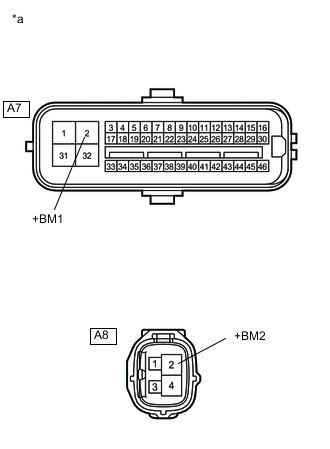

    2. B001DSNE02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ системы противоскольжения)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      A7-2 (+BM1) - масса Всегда 11-14 В
      A8-2 (+BM2) - масса Всегда 11-14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТЫ GND1, GND2 И GND3)


    1. Отсоедините разъемы A7 и A8 ЭБУ системы противоскольжения.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A7-1 (GND1) - масса Всегда Менее 1 Ом
      A7-32 (GND2) - масса Всегда Менее 1 Ом
      A8-4 (GND3) - масса Всегда Менее 1 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  5. СНОВА ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Выключите зажигание.

    3. Нажмите на педаль тормоза более 40 раз.

    4. Установите замок зажигания в положение ON (ВКЛ).

    5. Подождите, пока электродвигатель насоса остановится.

    6. Несколько раз нажмите на педаль тормоза, пока электродвигатель насоса не включится. (Процедура A)

    7. Подождите, пока насос остановится. (Процедура B)

    8. Повторите указанные выше операции (процедуры A и B) еще 3 раза.

    9. Проверьте, выводится ли тот же DTC (см. стр. Click here).

      Tech Tips

      Перед повторной проверкой DTC установите на место датчики, разъемы и пр., и верните автомобиль в прежнее состояние.

      Результат
      Результат Следующий шаг
      DTC не выводится А
      DTC выводятся (для моделей с левосторонним рулевым управлением) B
      DTC выводятся (для моделей с правосторонним рулевым управлением) C

    А

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (см. стр. Click here)

    B

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)

    C

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)
