СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ (для моделей с гидравлическим усилителем тормозной системы), Diagnostic DTC:C1242

Код DTC Наименование DTC
C1242 Обрыв в цепи питания IG1/IG2

ОПИСАНИЕ

При неисправности в цепи питания электромагнитного клапана главного цилиндра (ЭБУ системы противоскольжения) ЭБУ системы противоскольжения сохраняет коды DTC и запрещает работу, переходя в аварийный режим.

Если напряжение на контакте IG2 находится в диапазоне регистрации DTC вследствие неисправностей узлов, например, цепи аккумуляторной батареи и генератора, сохраняется этот DTC.

Код DTC Условие обнаружения DTC Неисправный участок
C1242 Скорость автомобиля составляет не менее 3 км/час (2 мили в час), и напряжение на контакте IG2 ЭБУ остается на уровне ниже 6,5 В в течение более 7 с.

  • Аккумуляторная батарея

  • Предохранитель IGN

  • Система зарядки

  • Жгут или разъем

  • Электромагнитный клапан главного цилиндра (ЭБУ системы противоскольжения)

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001IMBE21
*a От цепи IG2
*b Электромагнитный клапан главного цилиндра (ЭБУ системы противоскольжения)

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • При замене электромагнитного клапана главного цилиндра выполните калибровку (см. стр. Click here).

  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (IG2)


    1. Отсоедините разъем A8 ЭБУ системы противоскольжения.

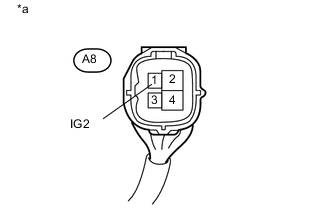

    2. B001IMAE04
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ системы противоскольжения)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      A8-1 (IG2) - масса Зажигание включено 11-14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТЫ GND1, GND2 И GND3)


    1. Отсоедините разъемы A7 и A8 ЭБУ системы противоскольжения.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A7-1 (GND1) - масса Всегда Менее 1 Ом
      A7-32 (GND2) - масса Всегда Менее 1 Ом
      A8-4 (GND3) - масса Всегда Менее 1 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. СНОВА ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Проверьте, выводится ли тот же DTC (см. стр. Click here).

      Tech Tips

      Перед повторной проверкой DTC установите на место датчики, разъемы и пр., и верните автомобиль в прежнее состояние.

      Результат
      Результат Перейти к
      DTC не выводится А
      DTC выводятся (для моделей с левосторонним рулевым управлением) B
      DTC выводятся (для моделей с правосторонним рулевым управлением) C

    А

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (см. стр. Click here)

    B

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)

    C

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (см. стр. Click here)
