СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ (для моделей с гидравлическим усилителем тормозной системы), Diagnostic DTC:C1232, C1243, C1245, C1279

Код DTC Наименование DTC
C1232 Заедание в датчике ускорения
C1243 Заедание в датчике ускорения
C1245 Ненормальный выходной сигнал датчика ускорения
C1279 Недопустимое напряжение на выходе датчика ускорения (DTC режима активной диагностики)

ОПИСАНИЕ

ЭБУ системы противоскольжения получает сигналы от датчика замедления и рысканья по шине CAN.

При возникновении неисправности в линиях шины между датчиком замедления и рысканья и мультиплексной шиной CAN сохраняются коды DTC U0123 (ошибка обмена данными с датчиком рысканья) и U0124 (ошибка обмена данными с датчиком замедления).

Код DTC Условие обнаружения DTC Неисправный участок
C1232 При скорости автомобиля не менее 10 км/час (6 миль в час) диапазон колебаний сигнала на одном из контактов GL1 или GL2 составляет менее 80 мВ, а диапазон колебаний для другого контакта превышает 1,9 В в течение не менее 30 с.

  • Предохранитель ECU-IG № 1

  • Установка датчика

  • Жгут или разъем

  • Датчик замедления и рысканья

  • Система передачи данных CAN
C1243

Следующее состояние повторяется 16 раз.


  • Сигналы на GL1 и GL2 не изменяются, когда автомобиль замедляет движение с 30 км/час (19 миль в час) до 0 км/час (0 миль в час).
C1245

Следующее условие выполняется в течение не менее 60 с.


  • Расхождение между значениями, рассчитанными по показанию датчика замедления и скорости автомобиля, превышает 0,35 G.
C1279 Сохраняется в режиме активной диагностики.

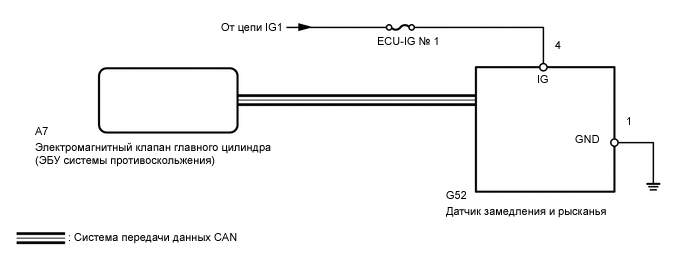

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01XKU5E04

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • При замене датчика замедления и рысканья выполните калибровку (см. стр. Click here).

  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Выключите зажигание.

    3. Установите замок зажигания в положение ON (ВКЛ).

    4. Проверьте, выводятся ли DTC U0073, U0123, C1210 и/или C1336 (см. стр. Click here).

      Результат
      Результат Перейти к
      DTC U0073, U0123, C1210 и/или C1336 не выводятся А
      Выводятся DTC U0073 и/или U0123 (для моделей с левосторонним рулевым управлением) B
      Выводятся DTC U0073 и/или U0123 (для моделей с правосторонним рулевым управлением) C
      DTC C1210 и/или C1336 выводятся D

    B

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (см. стр. Click here)

    C

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (см. стр. Click here)

    D

    ВЫПОЛНИТЕ РЕМОНТ ЦЕПИ В СООТВЕТСТВИИ С ВЫХОДНЫМ КОДОМ DTC (см. стр. Click here)

    А

  2. ПРОВЕРЬТЕ МОНТАЖ ДАТЧИКА ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ


    1. Убедитесь, что датчик замедления и рысканья установлен правильно.

      OK
      Датчик закреплен с номинальным моментом затяжки. Датчик не наклонен.

    NG

    УСТАНОВИТЕ ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ (см. стр. Click here)

    OK

  3. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ И СОПРОТИВЛЕНИЕ НА КОНТАКТАХ (IG, GND)


    1. Отсоедините разъем G52 датчика замедления и рысканья.

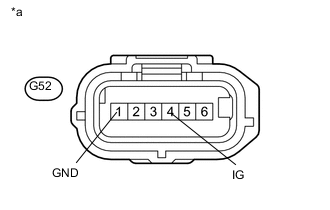

    2. A01XI2DE03
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к датчику замедления и рысканья)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      G52-4 (IG) - масса Зажигание включено 11-14 В

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      G52-1 (GND) - масса Всегда Менее 1 Ом
      Результат
      Результат Перейти к
      OK (при поиске неисправностей в соответствии с таблицей диагностических кодов неисправностей) А
      ОК (при поиске неисправностей в соответствии с таблицей признаков неисправностей) B
      NG C

    А

    ЗАМЕНИТЕ ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ (см. стр. Click here)

    B

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (см. стр. Click here)

    C

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
