СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ (для моделей с гидравлическим усилителем тормозной системы) ПОРЯДОК ПРОВЕДЕНИЯ АКТИВНОЙ ДИАГНОСТИКИ

ПОРЯДОК АКТИВНОЙ ДИАГНОСТИКИ (ПРОВЕРКИ СИГНАЛОВ)

1. Когда используется GTS:




   1. Установите автомобиль на горизонтальную поверхность с наклоном менее 1%.

   2. Выключите зажигание.

   3. Для моделей с механической трансмиссией:

      Убедитесь в том, что рычаг переключения передач находится в нейтральном положении, и включите стояночный тормоз.

      Для моделей с автоматической трансмиссией:

      Убедитесь, что рычаг переключения передач находится в положении Р.

      CAUTION:

      Для обеспечения безопасности включите стояночный тормоз.

   4. Подключите GTS к DLC3.

   5. Установите замок зажигания в положение ON (ВКЛ).

   6. Включите GTS.

   7. Войдите в следующие меню: Chassis / ABS/VSC/TRC / Utility / Signal Check.

   8. Убедитесь, что контрольные лампы ABS и SLIP мигают с интервалом 0,125 с (0,125 с включены, 0,125 с выключены).

   9. Запустите двигатель.

2. Проверка сигналов АБС

   Tech Tips

   Перед проверкой сигналов АБС убедитесь, что контрольная лампа ABS мигает по схеме режима активной диагностики (0,125 с включена и 0,125 с выключена).

3. Проверка датчика давления в главном цилиндре и датчика замедления




   1. Оставьте автомобиль в неподвижном состоянии на ровной поверхности на время не менее 1 с.

   2. Примите меры, чтобы автомобиль оставался в неподвижном состоянии, отпустите педаль тормоза на 1 с или более, а затем быстро нажимайте на нее с усилием не менее 98 Н (10 кгс, 22 фунт-сила-фута) в течение 1 с.

   3. Убедитесь, что контрольная лампа ABS загорается на 3 с.

      Tech Tips

      Всякий раз при выполнении рассмотренных выше действий в режиме активной диагностики контрольная лампа ABS загорается на 3 с.

4. Проверка датчика блокировки межосевого дифференциала




   1. Нажмите на переключатель блокировки межосевого дифференциала, чтобы заблокировать межосевой дифференциал.

      Tech Tips

      Немного переместите автомобиль вперед или назад, чтобы задействовать блокировку межосевого дифференциала.

   2. Нажмите на переключатель блокировки межосевого дифференциала, чтобы разблокировать межосевой дифференциал.

5. Проверка датчика частоты вращения

   Note




   • Перед проверкой сигнала датчика частоты вращения выполните проверку датчика давления в главном цилиндре.

   • Проверка сигналов не будет выполнена, если во время ее проведения происходила пробуксовка колес автомобиля, или поворачивалось рулевое колесо.




   1. Несколько секунд двигайтесь на автомобиле строго прямо со скоростью 45 км/час (28 миль в час) или более (проверка сигнала переднего хода).

   2. Убедитесь, что контрольная лампа ABS погасла.

   3. Двигайтесь на автомобиле задним ходом в течение более 1 с со скоростью не менее 3 км/час (2 мили в час) (проверка сигнала заднего хода).

   4. Убедитесь, что контрольная лампа ABS погасла.

      Tech Tips

      Двигаясь задним ходом, проверьте сигнал датчика частоты вращения. Необходимо помнить, что проверка сигналов не может быть выполнена, если скорость автомобиля составляет 45 км/час (28 миль в час) или выше.

      Note




      • Проверка датчика не может быть завершена, если колеса автомобиля пробуксовывают.

      • Контрольная лампа ABS мигает после завершения проверки датчика и нажатия педали тормоза.

      • В случае обнаружения неисправности во время проверки датчика частоты вращения контрольная лампа ABS загорается немедленно.

   5. Остановите автомобиль.

      Note




      • Проверка сигнала датчика частоты вращения не сможет быть выполнена, если в начале проверки поворачивалось рулевое колесо или пробуксовывали колеса.

      • Если проверка сигнала датчика не была завершена, контрольная лампа ABS будет мигать во время движения, а система АБС не сможет работать.

      Tech Tips

      Контрольная лампа ABS гаснет, если проверка сигнала завершается во время движения, и начинает мигать согласно схеме режима активной диагностики, если проверка завершается, когда автомобиль остановлен.

6. Проверка сигнала VSC

   Tech Tips

   Перед проверкой сигнала VSC убедитесь, что контрольная лампа SLIP мигает по схеме режима активной диагностики (0,125 с включена и 0,125 с выключена).

7. Проверка переключателя системы помощи при спуске по склону (для моделей с системой помощи при спуске по склону)




   1. Нажмите на переключатель системы помощи при спуске по склону и убедитесь, что мигает контрольная лампа системы помощи при спуске по склону.

   2. Выключите переключатель системы помощи при спуске по склону.

8.

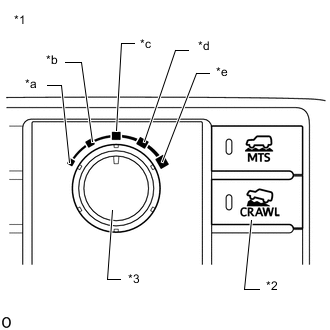

   *1	Комбинированный переключатель в сборе
   *2	Выключатель системы CRAWL
   *3	Переключатель выбора скорости системы CRAWL
   *a	Низкая
   *b	Умеренно низкая
   *c	Medium
   *d	Умеренно высокая
   *e	Высокая

   Проверка выключателя системы Crawl и переключателя выбора скорости системы Crawl (для моделей с системой Crawl)




   1. Нажмите выключатель системы Crawl и убедитесь, что контрольная лампа Crawl горит, пока выключатель удерживается нажатым.

   2. Выключатель системы CRAWL находится в выключенном состоянии.

   3. Установите переключатель выбора скорости Crawl в положение низкой скорости.

   4. Установите переключатель выбора скорости Crawl в положение средней/низкой скорости.

   5. Установите переключатель выбора скорости Crawl в положение средней скорости.

   6. Установите переключатель выбора скорости Crawl в положение средней/высокой скорости.

   7. Установите переключатель выбора скорости Crawl в положение высокой скорости.

   8. Установите переключатель выбора скорости Crawl в положение низкой скорости.

      Tech Tips

      Состояние переключателя выбора скорости Crawl отображается на мультиинформационном дисплее.

9. Проверка выключателя VSC OFF




   1. Нажмите выключатель VSC OFF.

   2. Убедитесь, что загорается контрольная лампа VSC OFF.

   3. Снова нажмите на выключатель VSC OFF, чтобы выключить контрольную лампу VSC OFF.

10. Конец режима проверки сигналов




    1. После проверки сигналов контрольные лампы ABS и SLIP мигают (0,125 с включены и 0,125 с выключены), если автомобиль остановлен, и гаснут, если автомобиль движется.

       Note

       Если проверка сигнала датчика не была завершена, контрольная лампа ABS будет мигать во время движения, а система АБС не сможет работать.

11. Считайте коды DTC, обнаруженные в режиме активной диагностики (проверка сигналов)




    1. Проверьте, отображаются ли коды DTC на экране GTS.

       Note




       • Если выводятся только коды DTC, отличные от DTC проверки сигналов в режиме активной диагностики, устраните неисправности и удалите DTC.

       • Если выводятся коды DTC проверки датчиков в режиме активной диагностики и прочие коды DTC, или если выводятся только коды DTC режима активной диагностики, устраните неисправности, удалите DTC и снова выполните проверку в режиме активной диагностики.

       Tech Tips

       См. коды DTC проверки сигналов.

    2. Выключите зажигание и отсоедините GTS.

ПЕРЕЧЕНЬ DTC АКТИВНОЙ ДИАГНОСТИКИ (ПРОВЕРКИ СИГНАЛОВ)

• *1: для моделей без комбинированного переключателя (для моделей с системой помощи при спуске по склону)

• *2: для моделей с системой Crawl
