АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ, Diagnostic DTC:C1243, C1245, C1279

Код DTC Наименование DTC
C1243 Заедание в датчике ускорения
C1245 Ненормальный выходной сигнал датчика ускорения
C1279 Недопустимое напряжение на выходе датчика ускорения (DTC режима активной диагностики)

ОПИСАНИЕ

ЭБУ системы противоскольжения получает сигналы от датчика ускорения по мультиплексной шине CAN.

Датчик ускорения определяет состояние автомобиля с помощью 2 цепей (GL1, GL2).

При возникновении неисправности в линиях шины между датчиком ускорения и мультиплексной шиной CAN сохраняется DTC U0124 (нарушение обмена данными с датчиком ускорения по шине CAN).

Эти коды DTC сохраняются также в случае, если не завершена калибровка.

DTC C1279 может быть удален, когда датчик ускорения передает сигнал ускорения, или завершается работа в режиме активной диагностики. DTC C1279 сохраняется только в режиме активной диагностики.

Код DTC Условие обнаружения DTC Неисправный участок
C1243 При изменении скорости автомобиля с 30 км/час (19 миль в час) до 0 км/час (0 миль в час) состояние, при котором сигналы GL1 и GL2 не изменяются на 0,0294 G или более, наблюдается не менее 16 раз.

  • Предохранитель ECU-IG № 1

  • Датчик ускорения

  • Цепь датчика ускорения

  • Установка датчика

  • Система передачи данных CAN
C1245 При скорости автомобиля 30 км/час (19 миль в час) или более различие между значением ускорения в прямом и обратном направлениях, рассчитанным по сигналу датчика ускорения, и значением, рассчитанным по сигналам скорости автомобиля, превышает 0,35 G в течение не менее 60 с.
C1279 Сохраняется только в режиме активной диагностики.

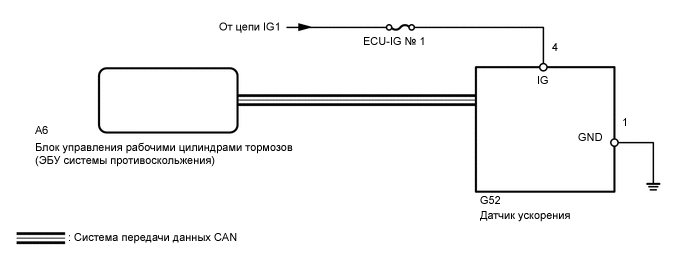

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01XKU5E08

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • При замене датчика замедления выполните калибровку (см. стр. Click here).

  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

Tech Tips

Если совместно с DTC C1243 и/или C1245 выводится DTC U0124, сначала следует проверить и отремонтировать неисправные узлы, на которые указывает DTC U0124 (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Выключите зажигание.

    3. Двигаясь на автомобиле со скоростью 30 км/час (19 миль в час) или выше, поверните рулевое колесо и замедлите движение (нажмите педаль тормоза).

    4. Снова включите зажигание и убедитесь, что коды DTC для мультиплексной шины CAN не выводятся (см. стр. Click here).

      Результат
      Результат Перейти к
      DTC выводится (связанный с датчиком ускорения) А
      DTC выводится (связанный с мультиплексной шиной CAN) для моделей с левосторонним рулевым управлением без системы посадки и запуска B
      DTC выводится (связанный с мультиплексной шиной CAN) для моделей с правосторонним рулевым управлением без системы посадки и запуска C

    B

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (см. стр. Click here)

    C

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ) (см. стр. Click here)

    А

  2. ПРОВЕРЬТЕ ДАТЧИК УСКОРЕНИЯ


    1. Выключите зажигание.

    2. Убедитесь, что датчик ускорения установлен правильно (см. стр. Click here).

      OK
      Датчик закреплен с номинальным моментом затяжки.
      Датчик не наклонен.

    NG

    ПРАВИЛЬНО УСТАНОВИТЕ ДАТЧИК ЗАМЕДЛЕНИЯ (см. стр. Click here)

    OK

  3. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ (IG, GND)


    1. Отсоедините разъем G52 датчика ускорения.

    2. A01XI2DE04

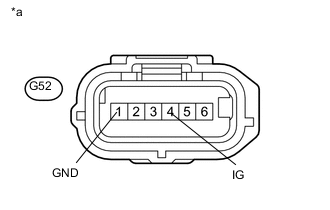

      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к датчику ускорения)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      G52-4 (IG) - масса Зажигание включено 11—14 В

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      G52-1 (GND) - масса Всегда Менее 1 Ом
      Результат
      Результат Следующий шаг
      OK (при поиске неисправностей в соответствии с таблицей диагностических кодов неисправностей) A
      ОК (при поиске неисправностей в соответствии с таблицей признаков неисправностей) B
      NG C

    A

    ЗАМЕНИТЕ ДАТЧИК ЗАМЕДЛЕНИЯ (см. стр. Click here)

    B

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (см. стр. Click here)

    C

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
