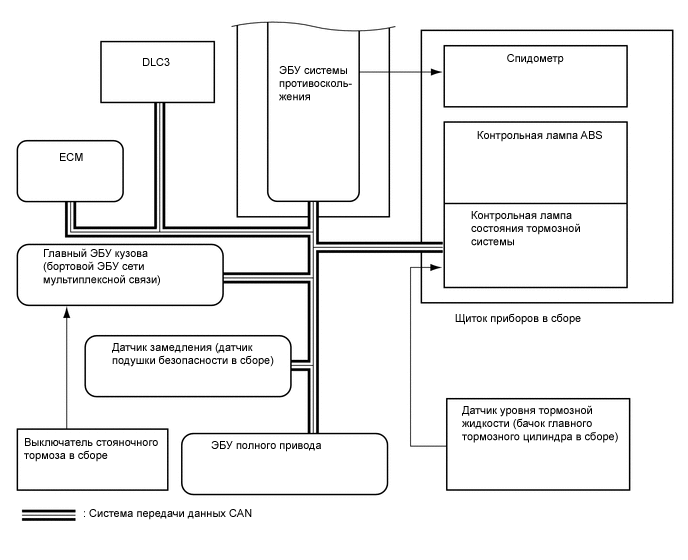

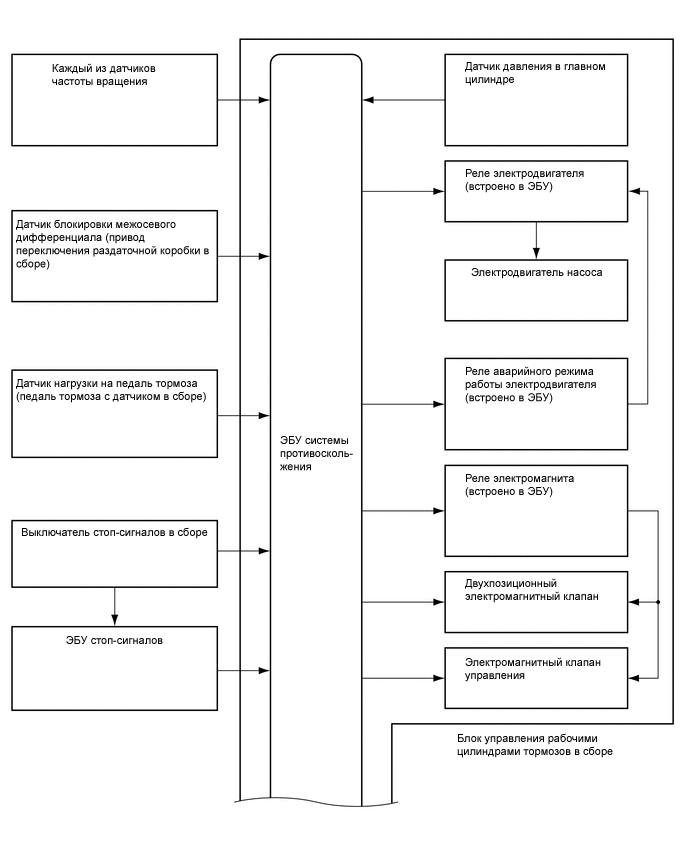

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ СХЕМА СИСТЕМЫ

B001EEOE03
B001GQ5E01
Таблица обмена данными
Передающий ЭБУ (передатчик) Принимающий ЭБУ Сигнал Метод передачи данных
Датчик ускорения (блок управления системы SRS в сборе) ЭБУ системы противоскольжения (блок управления рабочими цилиндрами тормозов в сборе) Сигнал ускорения Мультиплексная шина CAN
ЭБУ системы противоскольжения (блок управления рабочими цилиндрами тормозов в сборе) Щиток приборов в сборе

  • Сигнал контрольной лампы ABS

  • Сигнал контрольной лампы состояния тормозной системы

 Мультиплексная шина CAN
ЭБУ полного привода ЭБУ системы противоскольжения (блок управления рабочими цилиндрами тормозов в сборе)

  • Сигнал состояния L4

  • Сигнал неисправности привода переключения раздаточной коробки

 Мультиплексная шина CAN
