АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ СХЕМА СИСТЕМЫ

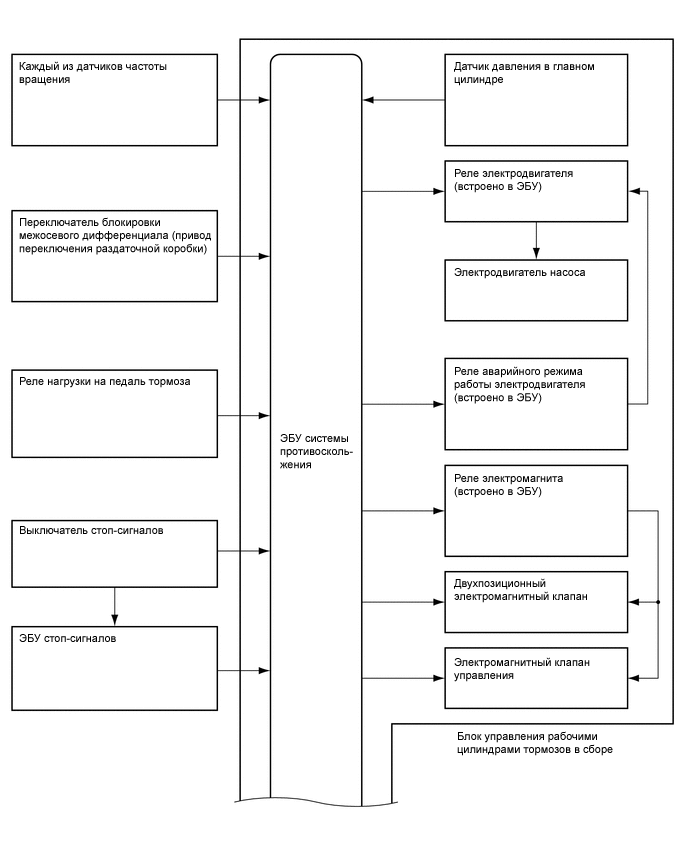

B001EEOE02

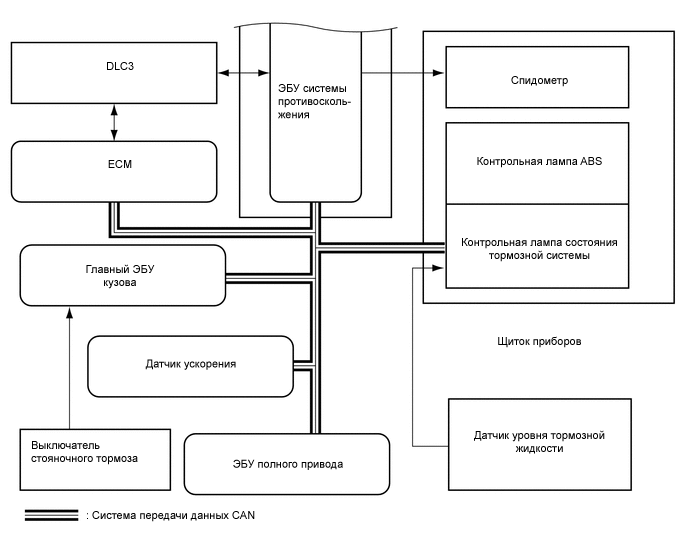

A01XLF0E02
Таблица обмена данными
Передающий ЭБУ (передатчик) Принимающий ЭБУ Сигнал Метод передачи данных
Датчик ускорения ЭБУ системы противоскольжения Сигнал ускорения Мультиплексная шина CAN
ЭБУ системы противоскольжения Щиток приборов

  • Сигнал контрольной лампы ABS

  • Сигнал контрольной лампы состояния тормозной системы

 Мультиплексная шина CAN
ЭБУ полного привода ЭБУ системы противоскольжения

  • Сигнал состояния L4

  • Сигнал неисправности привода переключения раздаточной коробки

 Мультиплексная шина CAN

ECM

(*)

 ЭБУ системы противоскольжения

  • Сигнал положения дроссельной заслонки

  • Сигнал частоты вращения коленчатого вала двигателя

  • Сигнал датчика температуры воздуха на впуске

 Мультиплексная шина CAN
