АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

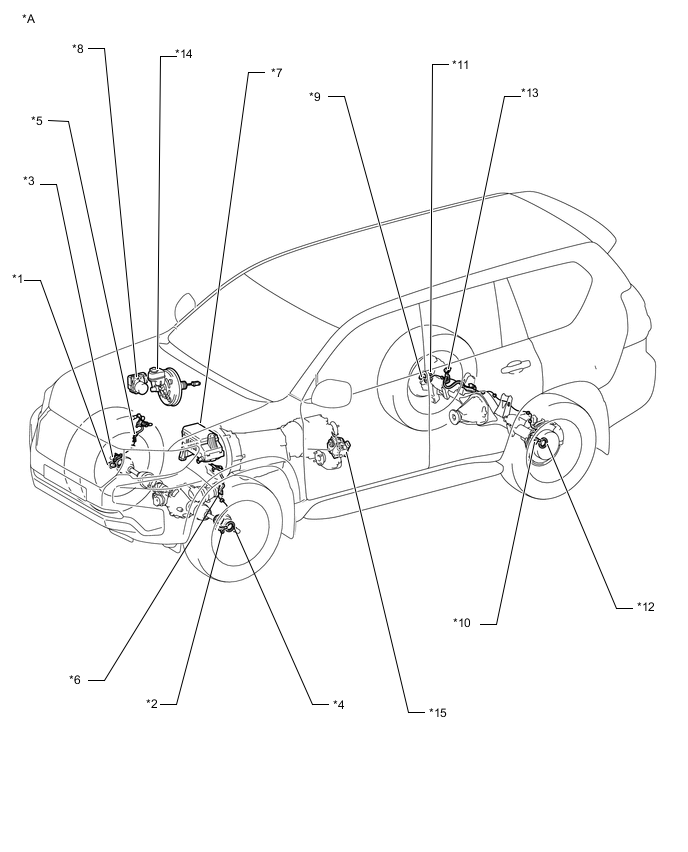

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ПЕРЕДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ | *2 | ПЕРЕДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
| *3 | РОТОР ПРАВОГО ПЕРЕДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ (ПОДШИПНИК ПРАВОЙ ПЕРЕДНЕЙ ПОЛУОСИ С РОТОРОМ ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕСА В СБОРЕ) | *4 | РОТОР ЛЕВОГО ПЕРЕДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ (ПОДШИПНИК ЛЕВОЙ ПЕРЕДНЕЙ ПОЛУОСИ С РОТОРОМ ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕСА В СБОРЕ) |
| *5 | ПРОВОД ПРАВОГО ПЕРЕДНЕГО ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ | *6 | ПРОВОД ЛЕВОГО ПЕРЕДНЕГО ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
| *7 | БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ ABS № 1 - ПРЕДОХРАНИТЕЛЬ ABS № 2 - ПРЕДОХРАНИТЕЛЬ STOP - ПРЕДОХРАНИТЕЛЬ ECU-B |
*8 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
| *9 | ЗАДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ | *10 | ЗАДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
| *11 | РОТОР ПРАВОГО ЗАДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ (СТУПИЦА И ПОДШИПНИК ЗАДНЕГО ПРАВОГО КОЛЕСА В СБОРЕ) | *12 | РОТОР ЛЕВОГО ЗАДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ (СТУПИЦА И ПОДШИПНИК ЗАДНЕГО ЛЕВОГО КОЛЕСА В СБОРЕ) |
| *13 | ПРОВОД ЗАДНЕГО ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ | *14 | БАЧОК ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА В СБОРЕ - ДАТЧИК УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ |
| *15 | ДАТЧИК БЛОКИРОВКИ МЕЖОСЕВОГО ДИФФЕРЕНЦИАЛА (ПРИВОД ПЕРЕКЛЮЧЕНИЯ РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ) | - | - |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ЭБУ УПРАВЛЕНИЯ СТОП-СИГНАЛАМИ В СБОРЕ | *2 | ЩИТОК ПРИБОРОВ В СБОРЕ - КОНТРОЛЬНАЯ ЛАМПА ABS - КОНТРОЛЬНАЯ ЛАМПА СОСТОЯНИЯ ТОРМОЗНОЙ СИСТЕМЫ |
| *3 | ПЕДАЛЬ ТОРМОЗА С РЕЛЕ В СБОРЕ - РЕЛЕ НАГРУЗКИ НА ПЕДАЛЬ ТОРМОЗА |
*4 | ЭБУ ПОЛНОГО ПРИВОДА |
| *5 | ECM | *6 | ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ |
| *7 | ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ (ДАТЧИК СИСТЕМЫ SRS) | *8 | DLC3 |
| *9 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК СО СТОРОНЫ ВОДИТЕЛЯ - ПРЕДОХРАНИТЕЛЬ ECU-IG № 1 - ПРЕДОХРАНИТЕЛЬ IGN |
*10 | ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
| *11 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | - | - |

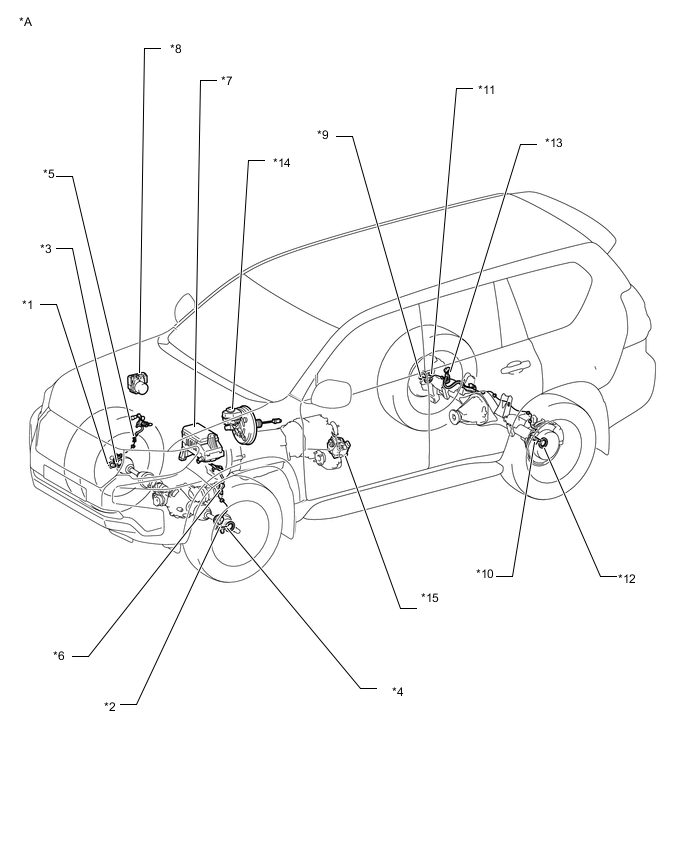

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ПЕРЕДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ | *2 | ПЕРЕДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
| *3 | РОТОР ПРАВОГО ПЕРЕДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ (ПОДШИПНИК ПРАВОЙ ПЕРЕДНЕЙ ПОЛУОСИ С РОТОРОМ ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕСА В СБОРЕ) | *4 | РОТОР ЛЕВОГО ПЕРЕДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ (ПОДШИПНИК ЛЕВОЙ ПЕРЕДНЕЙ ПОЛУОСИ С РОТОРОМ ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕСА В СБОРЕ) |
| *5 | ПРОВОД ПРАВОГО ПЕРЕДНЕГО ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ | *6 | ПРОВОД ЛЕВОГО ПЕРЕДНЕГО ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
| *7 | БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ ABS № 1 - ПРЕДОХРАНИТЕЛЬ ABS № 2 - ПРЕДОХРАНИТЕЛЬ STOP - ПРЕДОХРАНИТЕЛЬ ECU-B |
*8 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
| *9 | ЗАДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ | *10 | ЗАДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
| *11 | РОТОР ПРАВОГО ЗАДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ (СТУПИЦА И ПОДШИПНИК ЗАДНЕГО ПРАВОГО КОЛЕСА В СБОРЕ) | *12 | РОТОР ЛЕВОГО ЗАДНЕГО ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ (СТУПИЦА И ПОДШИПНИК ЗАДНЕГО ЛЕВОГО КОЛЕСА В СБОРЕ) |
| *13 | ПРОВОД ЗАДНЕГО ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ | *14 | БАЧОК ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА В СБОРЕ - ДАТЧИК УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ |
| *15 | ДАТЧИК БЛОКИРОВКИ МЕЖОСЕВОГО ДИФФЕРЕНЦИАЛА (ПРИВОД ПЕРЕКЛЮЧЕНИЯ РАЗДАТОЧНОЙ КОРОБКИ В СБОРЕ) | - | - |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ЭБУ УПРАВЛЕНИЯ СТОП-СИГНАЛАМИ В СБОРЕ | *2 | ЩИТОК ПРИБОРОВ В СБОРЕ - КОНТРОЛЬНАЯ ЛАМПА ABS - КОНТРОЛЬНАЯ ЛАМПА СОСТОЯНИЯ ТОРМОЗНОЙ СИСТЕМЫ |
| *3 | ПЕДАЛЬ ТОРМОЗА С РЕЛЕ В СБОРЕ - РЕЛЕ НАГРУЗКИ НА ПЕДАЛЬ ТОРМОЗА |
*4 | ЭБУ ПОЛНОГО ПРИВОДА |
| *5 | ECM | *6 | ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ |
| *7 | ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS) | *8 | DLC3 |
| *9 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК СО СТОРОНЫ ВОДИТЕЛЯ - ПРЕДОХРАНИТЕЛЬ ECU-IG № 1 - ПРЕДОХРАНИТЕЛЬ IGN |
*10 | ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
| *11 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | - | - |
