ПЕРЕКЛЮЧАТЕЛЬ РЕГУЛИРОВКИ ВЫСОТЫ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ (ВЫКЛЮЧАТЕЛЬ РЕГУЛИРОВКИ ВЫСОТЫ)

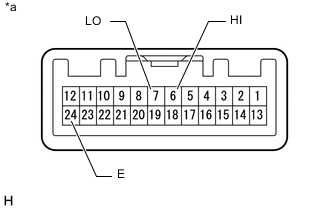

    1. B001DVQC09
      *a

      Устройство с неподсоединенным жгутом проводов

      (Комбинированный переключатель в сборе (переключатель регулировки высоты))

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      7 (LO) - 24 (E) Нажата сторона опускания ("Down") Менее 1 Ом
      Нажата сторона подъема ("Up") 10 кОм или более
      6 (HI) - 24 (E) Нажата сторона опускания ("Down") 10 кОм или более
      Нажата сторона подъема ("Up") Менее 1 Ом

      Если результат не отвечает заданному, замените комбинированный переключатель в сборе (переключатель регулировки высоты).

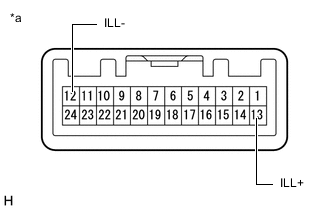

    2. B001DVQC11
      *a

      Устройство с неподсоединенным жгутом проводов

      (Комбинированный переключатель в сборе (переключатель регулировки высоты))

      Подайте напряжение аккумуляторной батареи на разъем и проверьте состояние освещения.

      OK
      Условия измерений Заданные условия

      Положительный (+) вывод аккумуляторной батареи → 13 (ILL+)

      Отрицательный (-) вывод аккумуляторной батареи → 12 (ILL-)

      		 Горит

      Если результат не отвечает заданному, замените комбинированный переключатель в сборе (переключатель регулировки высоты).
