ПЕРЕКЛЮЧАТЕЛЬ РЕГУЛИРОВКИ ВЫСОТЫ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ МОДУЛЬ ПЕРЕКЛЮЧАТЕЛЕЙ ЦЕНТРАЛЬНОЙ КОНСОЛИ (ПЕРЕКЛЮЧАТЕЛЬ РЕГУЛИРОВКИ ВЫСОТЫ)

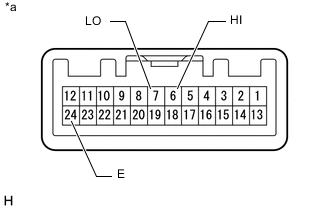

    1. B001DVQE17
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель регулировки высоты)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      7 (LO) - 24 (E) Нажата сторона опускания ("Down") Менее 1 Ом
      Нажата сторона подъема ("Up") 10 кОм или более
      6 (HI) - 24 (E) Нажата сторона опускания ("Down") 10 кОм или более
      Нажата сторона подъема ("Up") Менее 1 Ом

      Если результат не соответствует требованиям, замените модуль переключателей центральной консоли (переключатель регулировки высоты).
