ВЫКЛЮЧАТЕЛЬ ОТКЛЮЧЕНИЯ РЕГУЛИРОВКИ ВЫСОТЫ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ МОДУЛЬ ПЕРЕКЛЮЧАТЕЛЕЙ ЦЕНТРАЛЬНОЙ КОНСОЛИ (ВЫКЛЮЧАТЕЛЬ ОТКЛЮЧЕНИЯ РЕГУЛИРОВКИ ВЫСОТЫ)

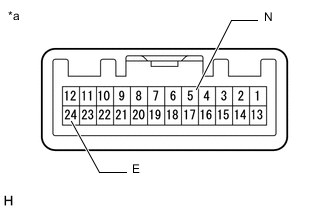

    1. B001DVQE16
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (выключатель отключения регулировки высоты)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      5 (N) - 24 (E) Выключатель отключения регулировки высоты нажат Менее 1 Ом
      Выключатель отключения регулировки высоты не нажат 10 кОм или более

      Если результат не соответствует требованиям, замените модуль переключателей центральной консоли (выключатель отключения регулировки высоты).
