ВЫКЛЮЧАТЕЛЬ ОТКЛЮЧЕНИЯ РЕГУЛИРОВКИ ВЫСОТЫ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ (ВЫКЛЮЧАТЕЛЬ ОТКЛЮЧЕНИЯ РЕГУЛИРОВКИ ВЫСОТЫ)

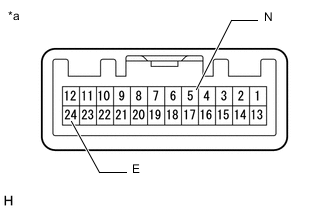

    1. B001DVQC08
      *a

      Устройство с неподсоединенным жгутом проводов

      (Комбинированный переключатель в сборе (выключатель отключения регулировки высоты))

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      5 (N) - 24 (E) Выключатель отключения регулировки высоты нажат Менее 1 Ом
      Выключатель отключения регулировки высоты не нажат 10 кОм или более

      Если результат не отвечает заданному, замените комбинированный переключатель в сборе (переключатель отключения регулировки высоты).

    2. B001DVQC11
      *a

      Устройство с неподсоединенным жгутом проводов

      (Комбинированный переключатель в сборе (выключатель отключения регулировки высоты))

      Подайте напряжение аккумуляторной батареи на разъем и проверьте состояние освещения.

      OK
      Условия измерений Заданные условия

      Положительный (+) вывод аккумуляторной батареи → 13 (ILL+)

      Отрицательный (-) вывод аккумуляторной батареи → 12 (ILL-)

      		 Горит

      Если результат не отвечает заданному, замените комбинированный переключатель в сборе (переключатель отключения регулировки высоты).
