УПРАВЛЯЮЩИЙ ПЕРЕКЛЮЧАТЕЛЬ АМОРТИЗАТОРА ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ МОДУЛЬ ПЕРЕКЛЮЧАТЕЛЕЙ ЦЕНТРАЛЬНОЙ КОНСОЛИ (УПРАВЛЯЮЩИЙ ПЕРЕКЛЮЧАТЕЛЬ АМОРТИЗАТОРА)

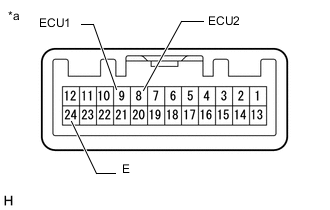

    1. B001DVQE15
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (управляющий переключатель амортизатора)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      8 (ECU2) - 24 (E) Положение COMFORT Менее 1 Ом
      Нормальное положение 10 кОм или более
      9 (ECU1) - 24 (E) Положение SPORT Менее 1 Ом
      Нормальное положение 10 кОм или более

      Если результат не соответствует требованиям, замените модуль переключателей центральной консоли (управляющий переключатель амортизатора).
