ПЕРЕКЛЮЧАТЕЛЬ СИСТЕМЫ ПОМОЩИ ПРИ СПУСКЕ ПО СКЛОНУ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОДВЕСКОЙ (ПЕРЕКЛЮЧАТЕЛЬ СИСТЕМЫ ПОМОЩИ ПРИ СПУСКЕ ПО СКЛОНУ)

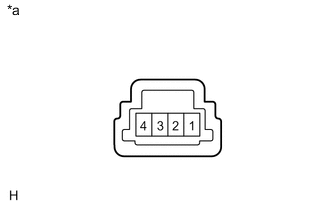

    1. A01XL1EE04
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель системы помощи при спуске по склону)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      1 - 4 Нажат Менее 1 Ом
      Не нажат 10 кОм или более

      Если результат проверки не отвечает требованиям, замените переключатель управления подвеской.
