ПЕРЕКЛЮЧАТЕЛЬ СИСТЕМЫ ПОМОЩИ ПРИ СПУСКЕ ПО СКЛОНУ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СИСТЕМЫ ПОМОЩИ ПРИ СПУСКЕ ПО СКЛОНУ

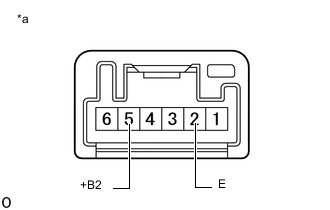

    1. B001FMDC03
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель системы помощи при спуске по склону)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      2 (E) - 5 (+B2) ON (ВКЛ) Менее 1 Ом
      OFF (ВЫКЛ) 10 кОм или более

      Если результат проверки не отвечает требованиям, замените переключатель системы помощи при спуске по склону.

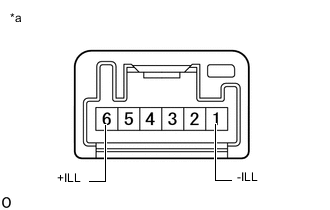

    2. B001FMDC04
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель системы помощи при спуске по склону)

      Подайте напряжение аккумуляторной батареи на контакты переключателя системы помощи при спуске по склону и проверьте, горит ли индикатор переключателя системы помощи при спуске по склону.

      OK
      Условия измерений Заданные условия

      Положительный (+) вывод аккумуляторной батареи → 6 (+ILL)

      Отрицательный вывод аккумуляторной батареи (-) → 1 (-ILL)

      		 Горит

      Если результат проверки не отвечает требованиям, замените переключатель системы помощи при спуске по склону.
