ВЫКЛЮЧАТЕЛЬ VSC OFF (для моделей с комбинированным переключателем) ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ (ВЫКЛЮЧАТЕЛЬ VSC OFF)

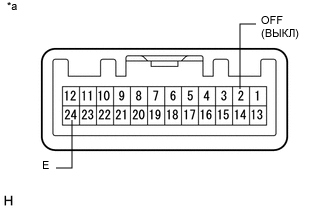

    1. B001DVQC15
      *a

      Устройство с неподсоединенным жгутом проводов

      Комбинированный переключатель в сборе (выключатель VSC OFF)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      2 (OFF) - 24 (E) ON (ВКЛ) Менее 1 Ом
      OFF (ВЫКЛ) 10 кОм или более

      Если результат проверки не отвечает требованиям, замените комбинированный переключатель в сборе (выключатель VSC OFF).

    2. B001DVQC16
      *a

      Устройство с неподсоединенным жгутом проводов

      Комбинированный переключатель в сборе (выключатель VSC OFF)

      Подайте напряжение аккумуляторной батареи на контакты переключателя и проверьте состояние подсветки комбинированного переключателя в сборе (выключателя VSC OFF).

      Номинальное значение/Номинальный режим
      Условия измерений Заданные условия

      Положительный (+) вывод аккумуляторной батареи → 13 (ILL+)

      Отрицательный (-) вывод аккумуляторной батареи → 12 (ILL-)

      		 Горит

      Если результат проверки не отвечает требованиям, замените комбинированный переключатель в сборе (выключатель VSC OFF).
