ПЕРЕДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Ниже рассмотрен порядок выполнения работ для левой стороны.

  • За исключением участков, для которых приведены специальные указания, порядок выполнения работ справа и слева одинаков.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО

  2. СНИМИТЕ ПРОВОД ПЕРЕДНЕГО ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ


    1. B001GA5

      Отсоедините разъем от переднего датчика частоты вращения.

    2. Выверните 2 болта и снимите 2 зажима жгута проводов.

    3. Освободите фиксатор.

    4. B001G2Q

      Выверните 2 болта и снимите 2 зажима жгута проводов.

    5. Отсоедините разъем следующим образом.

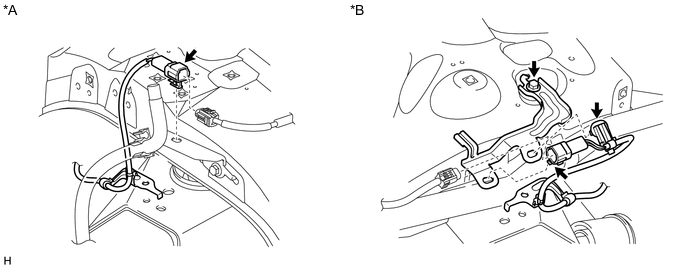

      A01XKZ9E01
      Обозначения на рисунке
      *A Для левой стороны *B Для правой стороны

      1. Для левой стороны:


        1. Отсоедините разъем.

        2. Отсоедините разъем.

      2. Для правой стороны:


        1. Отсоедините разъем.

        2. Отсоедините разъем от зажима датчика системы противоскольжения.

        3. Освободите фиксатор.

        4. Выверните болт и снимите зажим датчика системы противоскольжения.

  3. СНИМИТЕ ЗАЖИМ ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ

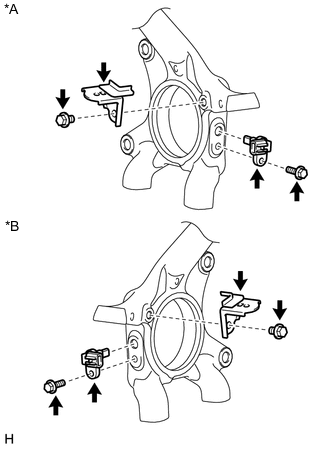

    1. A01XF20E01
      Обозначения на рисунке
      *A Для левой стороны
      *B Для правой стороны

      Выверните болт и снимите зажим датчика системы противоскольжения с кулака.

  4. СНИМИТЕ ПЕРЕДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ


    1. Выверните болт и снимите датчик частоты вращения с кулака.

      Note

      Извлеките датчик, стараясь поворачивать его как можно меньше.
