ПЕРЕДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ УЗЛЫ И ДЕТАЛИ

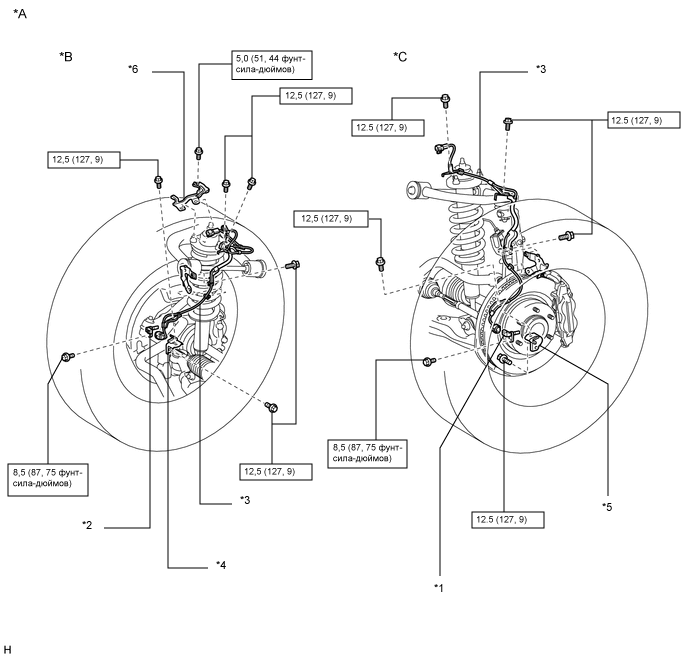

ИЛЛЮСТРАЦИЯ
| *A | кроме моделей с 1GD-FTV | *B | Для правой стороны |
| *C | Для левой стороны | - | - |
| *1 | ПЕРЕДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ | *2 | ПЕРЕДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
| *3 | КАБЕЛЬ ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ | *4 | ЗАЖИМ ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ № 1 |
| *5 | ЗАЖИМ ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ № 2 | *6 | ЗАЖИМ ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ № 3 |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

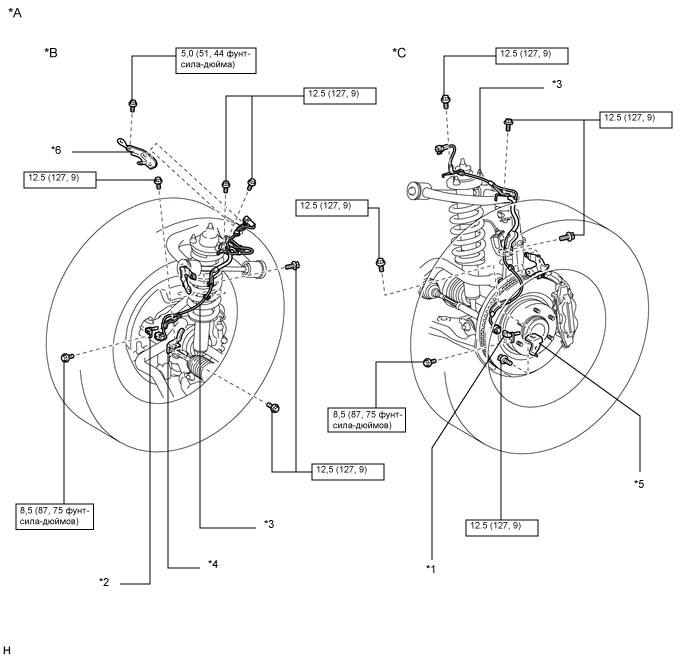

ИЛЛЮСТРАЦИЯ
| *A | для моделей с 1GD-FTV | *B | Для правой стороны |
| *C | Для левой стороны | - | - |
| *1 | ПЕРЕДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ | *2 | ПЕРЕДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
| *3 | КАБЕЛЬ ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ | *4 | ЗАЖИМ ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ № 1 |
| *5 | ЗАЖИМ ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ № 2 | *6 | ЗАЖИМ ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ № 3 |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |
