ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА ТИПА МЕСТНОСТИ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА ТИПА МЕСТНОСТИ


    1. A01XCSBE02
      B001DVQE14

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Обозначения на рисунке
      *a MUD & SAND (грязь и песок)
      *b LOOSE ROCK (рыхлая порода)
      *c MOGUL (кочки)
      *d ROCK & DIRT (камни и грязь)
      *e ROCK (скальная порода)
      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      17 (ECU) - 24 (E) MUD & SAND (грязь и песок) Менее 1 Ом
      18 (UP) - 24 (E)
      19 (DN) - 24 (E) 10 кОм или более
      17 (ECU) - 24 (E) LOOSE ROCK (рыхлая порода) Менее 1 Ом
      18 (UP) - 24 (E) 10 кОм или более
      19 (DN) - 24 (E)
      17 (ECU) - 24 (E) MOGUL (кочки) 10 кОм или более
      18 (UP) - 24 (E)
      19 (DN) - 24 (E)
      17 (ECU) - 24 (E) ROCK & DIRT (камни и грязь) 10 кОм или более
      18 (UP) - 24 (E)
      19 (DN) - 24 (E) Менее 1 Ом
      17 (ECU) - 24 (E) ROCK (скальная порода) 10 кОм или более
      18 (UP) - 24 (E) Менее 1 Ом
      19 (DN) - 24 (E)
      20 (FRE) - 24 (E) ON (ВКЛ) / OFF (ВЫКЛ): Нажат Менее 1 Ом
      ON (ВКЛ) / OFF (ВЫКЛ): Не нажат 10 кОм или более

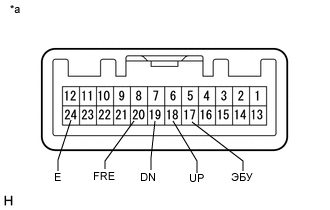

      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (модуль переключателей центральной консоли (переключатель выбора типа местности))

      Если результат не соответствует требованиям, замените модуль переключателей центральной консоли (переключатель выбора типа местности).
